exploreHD Challenger 技術仕様

データシートをダウンロード

exploreHD Challenger の技術情報。

物理仕様

項目	値
深度定格	11,000 メートル
安全マージン	50%
防塵防水保護等級	IP69K+ 相当
空中重量	346 グラム
水中重量	246 グラム
材質	チタン + ダイヤモンドライクカーボン(DLC)保護コーティング
フロントポート	内側 AR コーティング付き耐傷サファイア
動作温度	-20°C ~ 85°C
最大ケーブル長^*	5m(USB 2.0)

_{^*カメラと一緒にケーブルをご希望の場合は、sales@dwe.ai までお問い合わせください。}

レンズ仕様

仕様	Aquagon
タイプ	低歪曲
フォーカスタイプ	固定フォーカス
焦点距離	3.0mm
レンズ絞り	f/1.6
最短撮影距離	25cm
レンズ枚数	7 枚(うち非球面 2 枚、特殊低分散 2 枚)
レンズコーティング	DGS™ MULTI-COATING
歪曲	<-1.5%。
バックフォーカス長	2.05mm
IR フィルター	650nm
水平 FOV(水中)	87°
垂直 FOV(水中)	56°
対角 FOV(水中)	95°

イメージセンサー仕様

項目	値
イメージセンサー	1/2.8” Sony Exmor™ STARVIS CMOS
センサーカラー	RGB
センサータイプ	裏面照射型
画素サイズ	2.9 µm (H) × 2.9 µm (V)
電子シャッタータイプ	ローリングシャッター
最大解像度	1920x1080
最大フレームレート	30fps(H.264/MJPEG)
カラーチャンネル	3
チャンネルあたりのビット数	8 ビット
圧縮フォーマット	H.264(Baseline)、MJPEG、YUY2
接続	USB 2.0 High Speed / UVC 準拠 / V4L2 互換
分光感度	下のグラフを参照

画像圧縮仕様

	H.264	MJPEG	YUY2
タイプ	Baseline	—	—
クロマサブサンプリング	4:2:0	4:2:2	4:2:2

サポートされる解像度とフレームレート

解像度	MJPEG & H.264	YUY2
1920x1080	10, 15, 20, 25, 30 fps	5 fps
1280x720	10, 15, 20, 25, 30 fps	5, 10 fps
800x600	10, 15, 20, 25, 30 fps	5, 10, 15 fps
640x480	10, 15, 20, 25, 30 fps	5, 10, 15, 20, 25, 30 fps
640x360	10, 15, 20, 25, 30 fps	5, 10, 15, 20, 25, 30 fps
352x288	10, 15, 20, 25, 30 fps	5, 10, 15, 20, 25, 30 fps
320x240	10, 15, 20, 25, 30 fps	5, 10, 15, 20, 25, 30 fps

ソフトウェア要件

項目	値
外部ソフトウェア	不要(プラグアンドプレイ)
プロトコル	UVC(USB Video Class)準拠
Windows サポート	ネイティブサポート - ドライバ不要
macOS サポート	ネイティブサポート - ドライバ不要
Linux サポート	ネイティブサポート - V4L2 互換

ソフトウェア不要 完全に UVC 準拠であるため、画像取得に専用ドライバ、外部ソフトウェア、ライブラリは一切必要ありません。Camera Tester や dweOS といった便利なオプションユーティリティを提供していますが、これらはあくまで任意です。カメラをシステムに接続するだけで、標準の組み込みカメラアプリケーション(Windows カメラ、OBS など)で即座に映像を表示できます。

ビットレート制御ライブラリ

H.264 モードを用いた特定の高度なアプリケーションでは、オープンソースのビットレート制御コードを用いてカメラのビットレートを管理できます。

ビットレート制御コード

ビットレート制御 README ドキュメント。

電気的仕様

項目	MJPEG モード	H.264 モード
電圧	5V	5V
電流	250mA	300mA
電流(最大)	260mA	320mA
動作電力	1.25W	1.5W
電力(最小)	0.004W	0.004W
電力(最大)	1.3W	1.6W

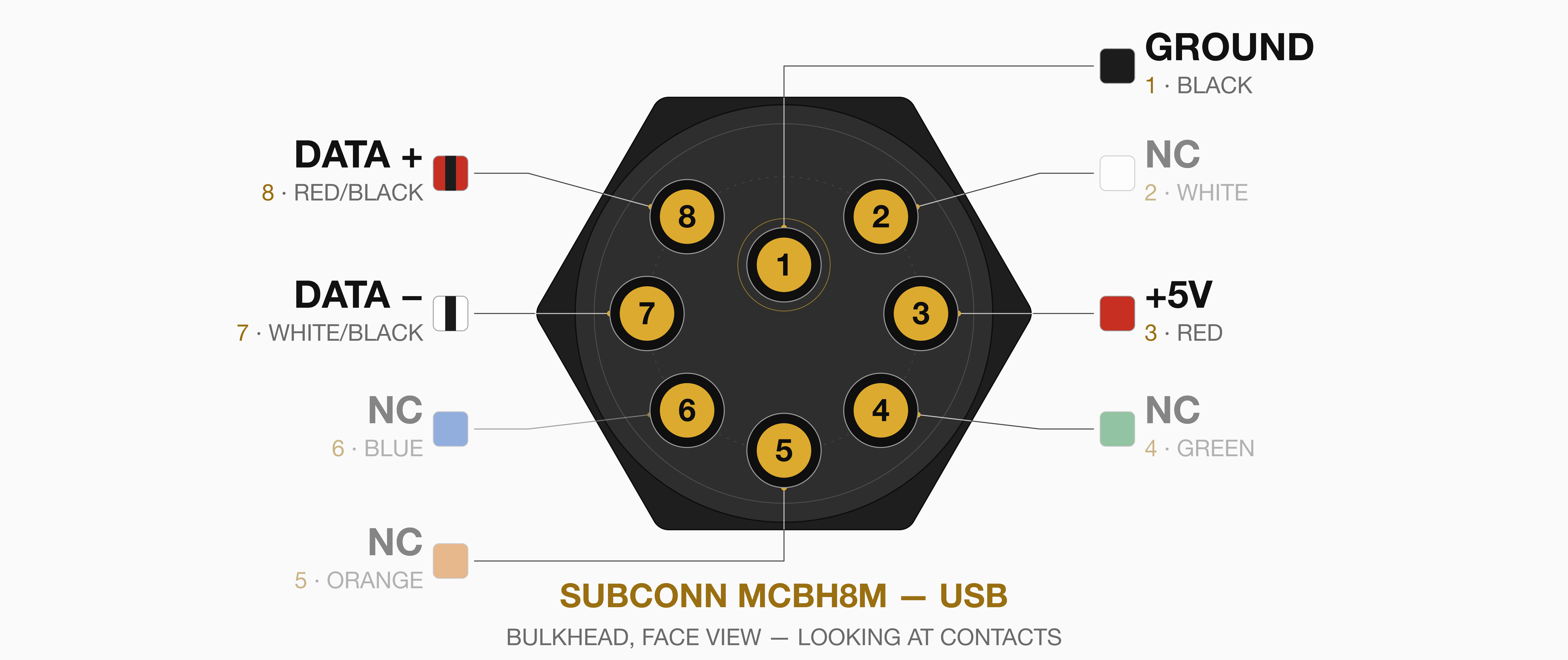

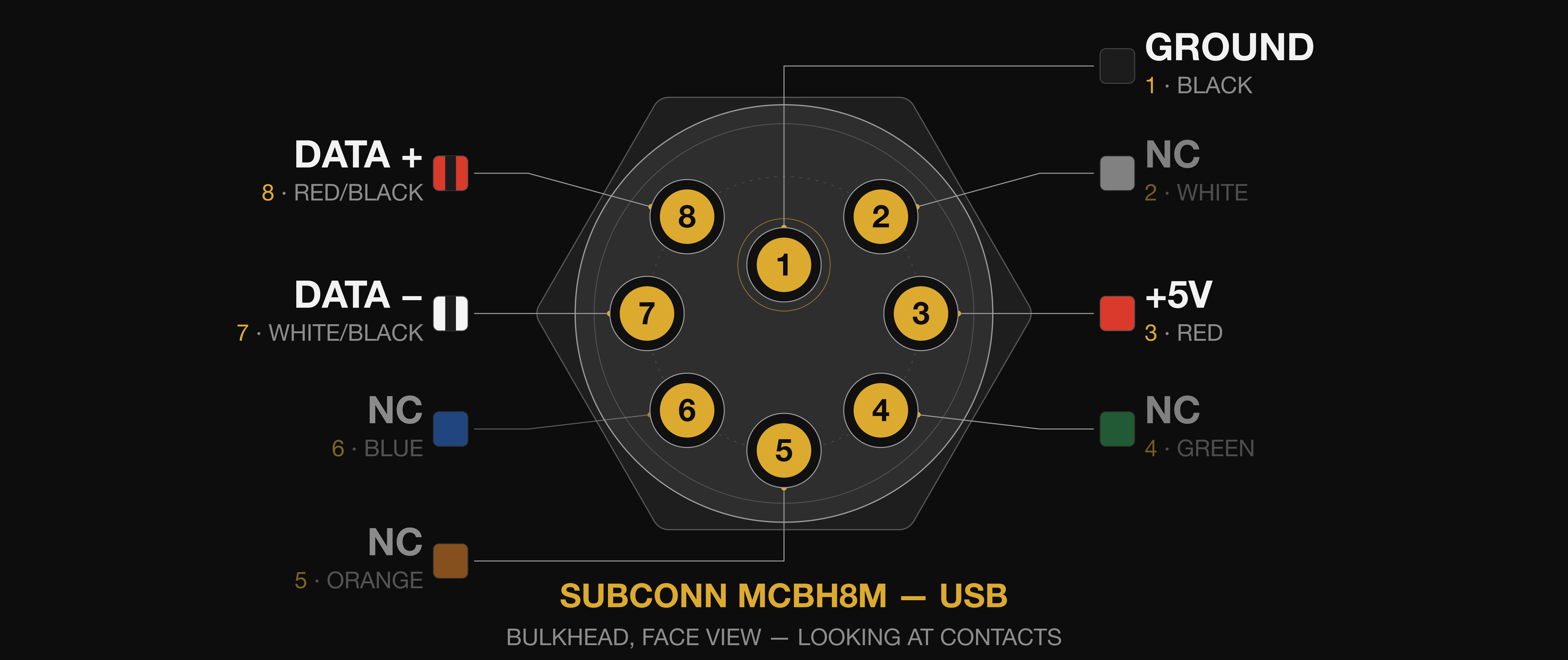

コネクタピン配置

SubConn MCBH8M-Ti

SubConn MCBH8M (USB) Bulkhead
1	黒 : グランド
2	白 : NC
3	赤 : +5V
4	緑 : NC
5	橙 : NC
6	青 : NC
7	白/黒 : DATA -
8	赤/黒 : DATA +

CAD ファイル

STEP ファイル

exploreHD Challenger STEP ファイル

技術図面

exploreHD Challenger 技術図面(PDF)

ファームウェアの更新

ファームウェアを更新する前に、製品変更履歴をご確認ください。

ファームウェアのダウンロード

ダウンロード

ファームウェア更新ユーティリティ

ファームウェア更新ガイドに従う

ビデオガイド

ファームウェア更新の簡単なガイド。

NDAA Section 889 準拠

本製品は、国防権限法（NDAA）第889条に完全準拠しています。当社は、禁止対象事業者（Huawei、ZTE、Hytera、Hikvision、Dahua、またはその関連会社を含む）が提供する、対象となる通信機器、ビデオ監視機器、またはサービスを一切使用していません。本製品は、準拠したコア処理コンポーネントを搭載し、プロプライエタリなファームウェアを一切含まないため、制限されたデータ経路のない安全なハードウェアプロファイルを実現します。

CE（Conformité Européenne）

本製品はCE認証を取得しており、健康、安全、および環境保護に関する欧州連合の関連指令および規制への適合を示しています。この認証は、本製品が欧州経済領域内での販売に必要とされる高い基準を満たしていることを証明するものです。
