SVC Pro の技術情報。
主な機能
- エッジ AI パフォーマンス: 高性能コンピューティングとマシンラーニング向けに NVIDIA Jetson Orin NX (16GB RAM) を統合。ライブステレオコンピュートおよび VSLAM 対応*。
- 大容量内部ストレージ: 1TB SSD を搭載し、広範なデータ記録と OS 管理が可能。
- プラグアンドプレイ管理: カメラを「Follower」モードに自動構成し、すべてのクロック信号を管理して、外部ハードウェアなしで正確なフレーム同期を保証。
- マルチカメラサポート: 最大 4 台の stellarHD カメラまたは 2 ペアの explore3D ステレオを同時にストリーミング可能。
- インテリジェントストロボライティング統合: ストロボパルスをカメラの露光ウィンドウと直接同期させ、モーションブラーのない映像を実現。
VSLAM に関する情報は、sales@dwe.ai までお問い合わせください
ソフトウェアセットアップ
SVC Pro クイックスタートガイド
SVC Pro を始める: SVC Pro を構成するための 5 分間のセットアップガイド。
電力仕様
| 項目 | 値 |
|---|---|
| 動作電圧 | 9-50V |
| 動作電流 | 電圧に依存 |
| 動作電力 | 20W(高負荷時) |
| 最小電力 | 10W(アイドル時) |
| 最大電力 | 25W(MAXN モード時) |
I/O コネクタ
- Cobalt
- SubConn
Cobalt
Cobalt バリアント SVC Pro 用の I/O 情報をダウンロード。
物理および環境
| 項目 | 値 |
|---|---|
| 空中重量 | 1.3 Kg |
| 水中重量 | 450 g |
| 耐水深 | 600M / 2000M / 6000M |
| データ出力 | Raw 画像、JPEG、深度マップ、ポイントクラウド |

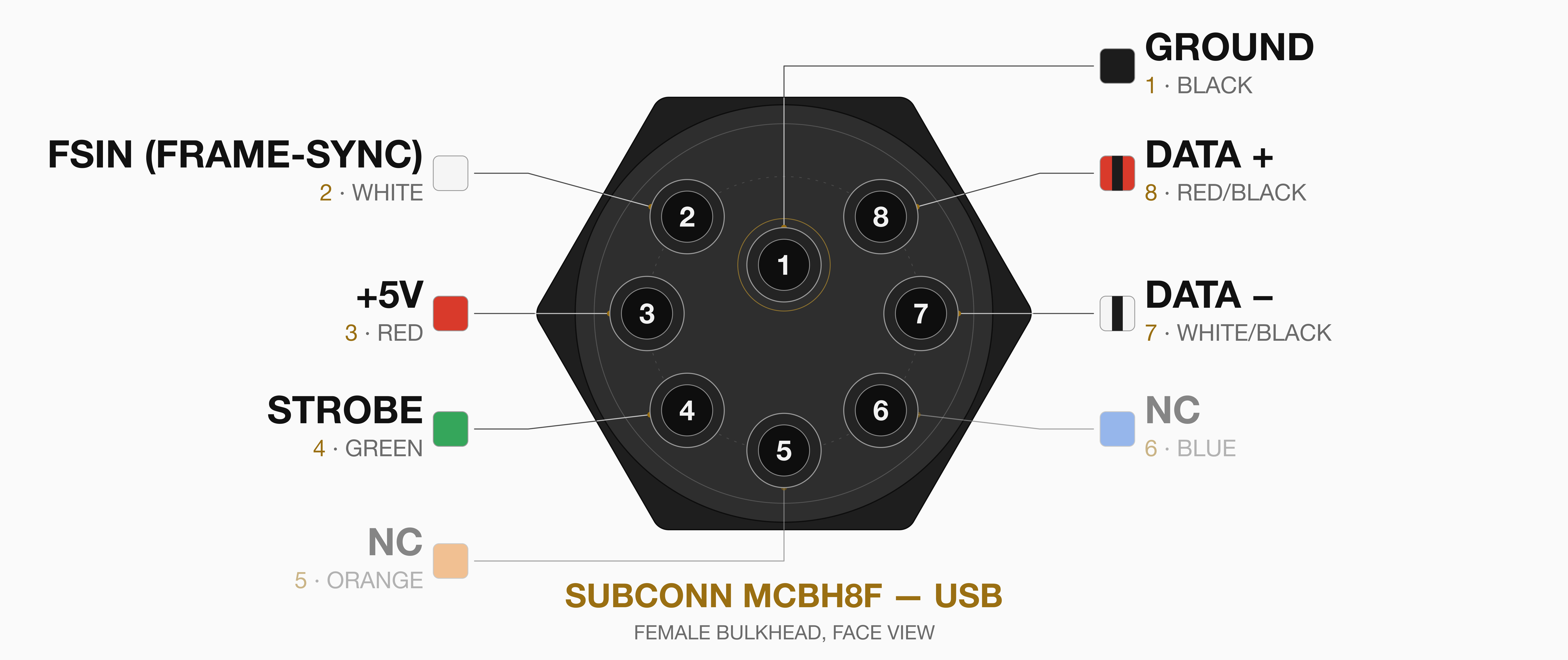

カメラ入力ピンアウト
- Cobalt 6-Pin

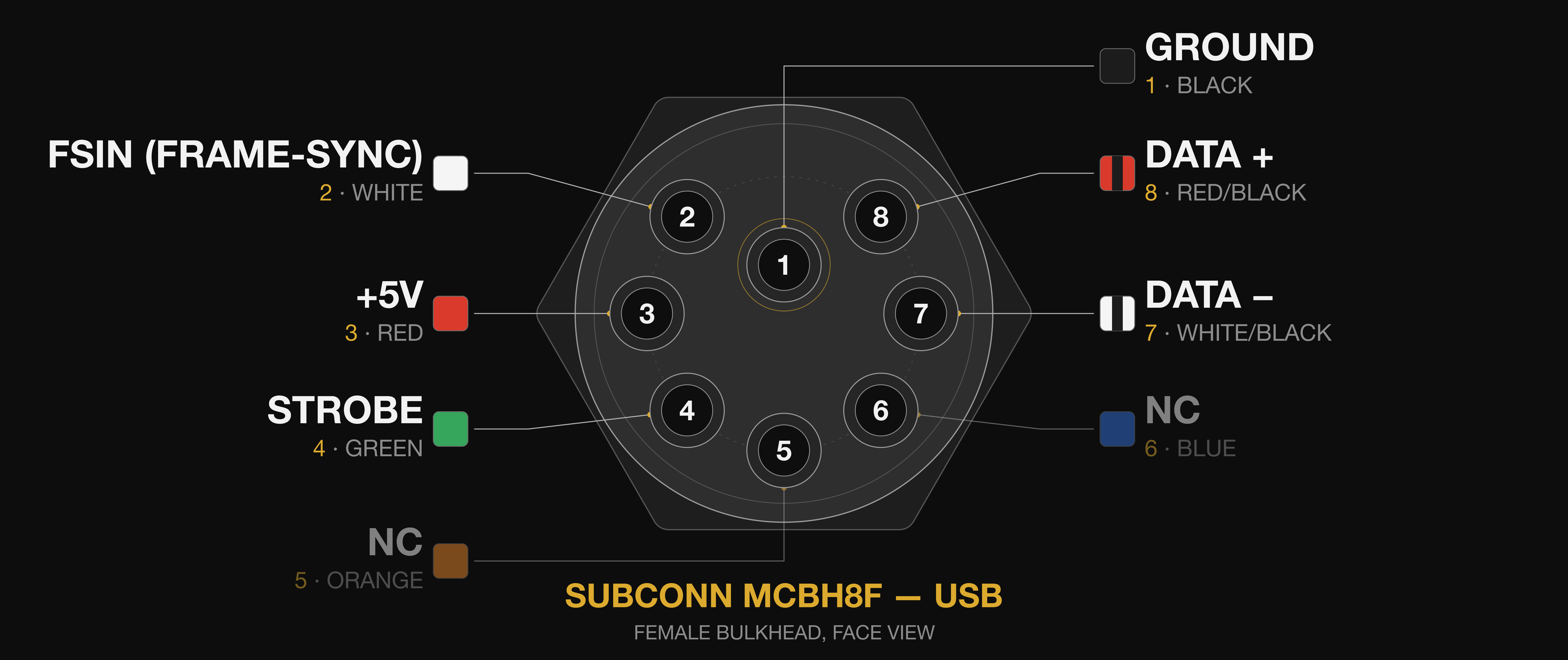

- SubConn 8-Pin USB

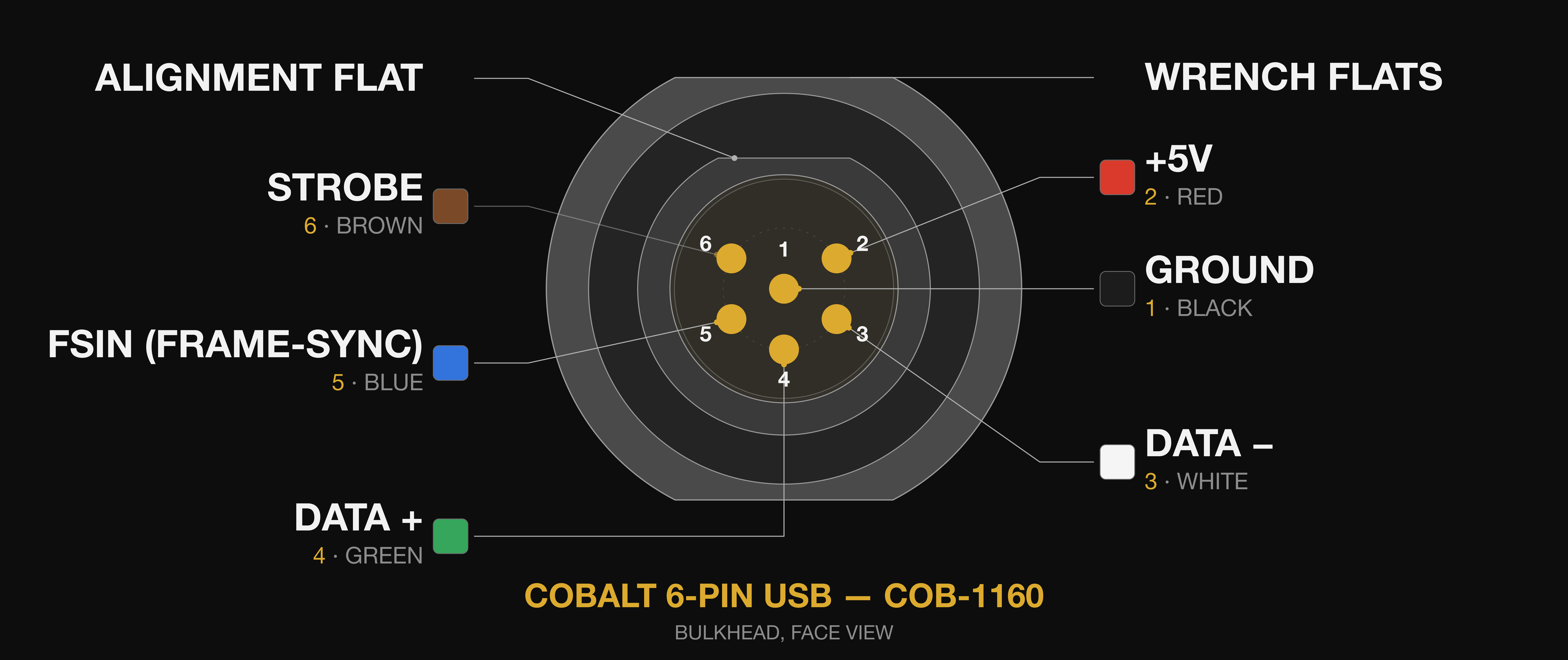

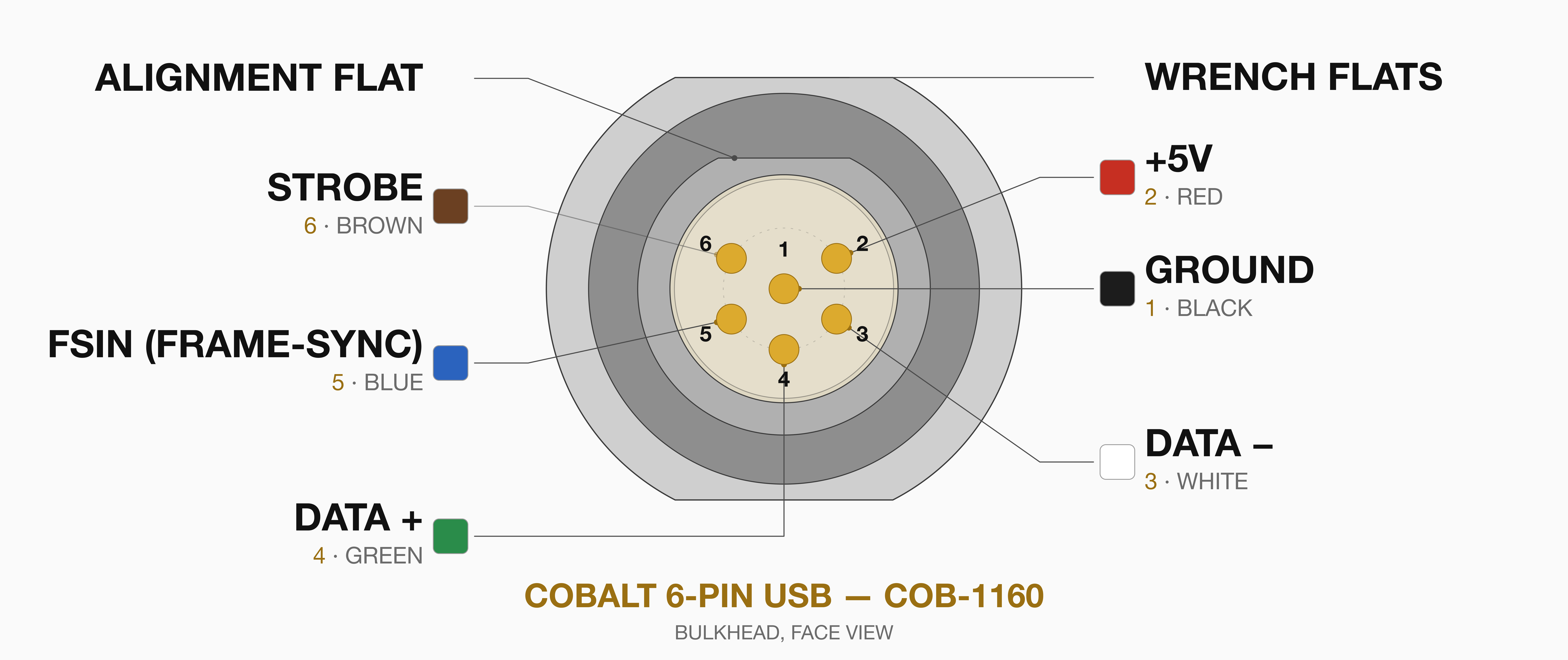

| Cobalt (6 Pin) USB Bulkhead | COB-1160 |
|---|---|
| 1 | 黒 : グランド |
| 2 | 赤 : +5V |
| 3 | 白 : DATA - |
| 4 | 緑 : DATA + |
| 5 | 青 : FSIN (Frame-Sync) |
| 6 | 茶 : ストロボ |

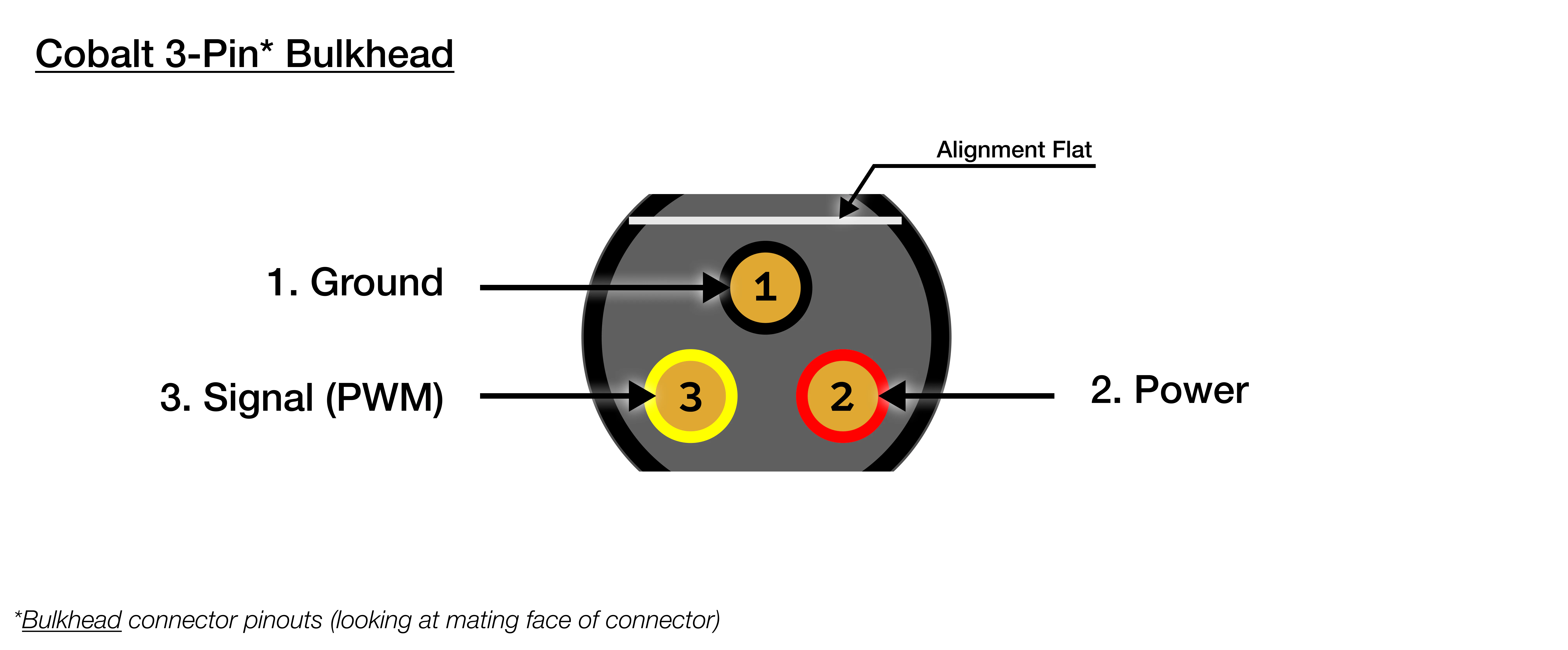

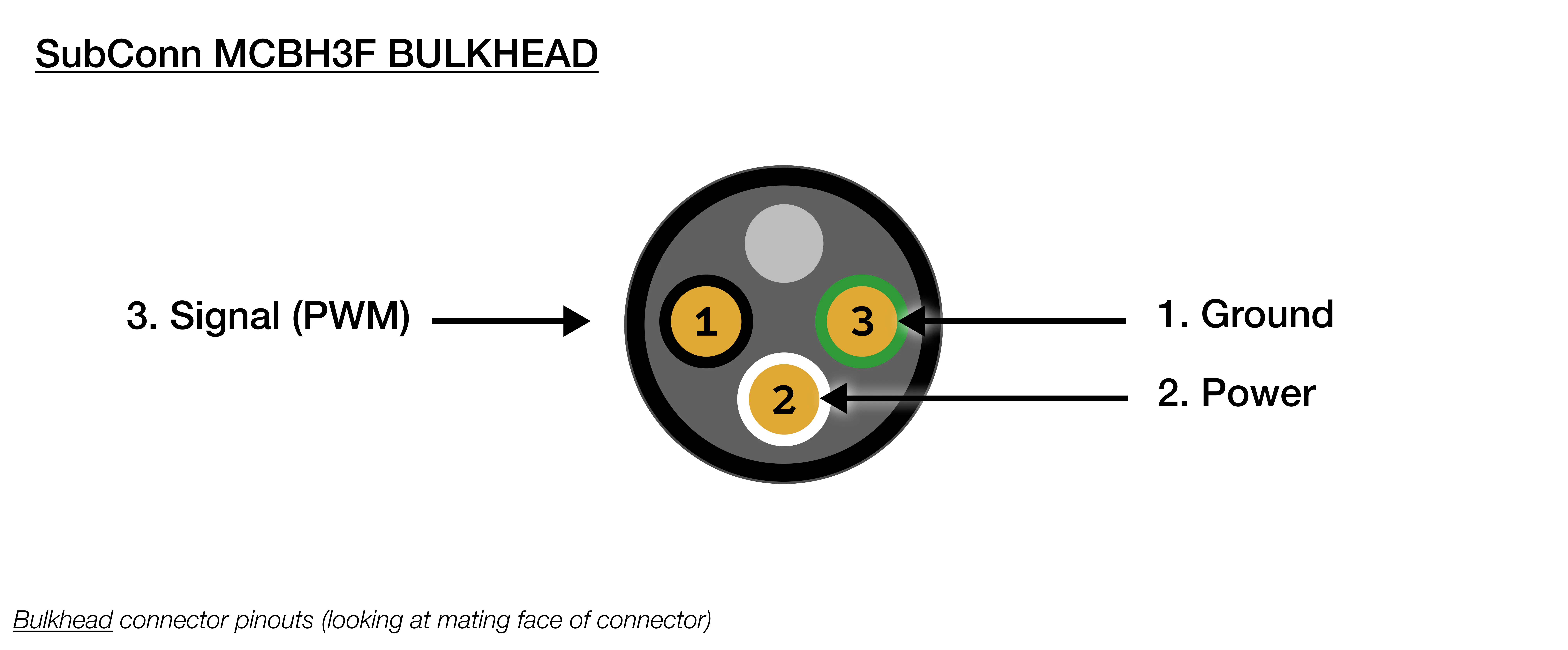

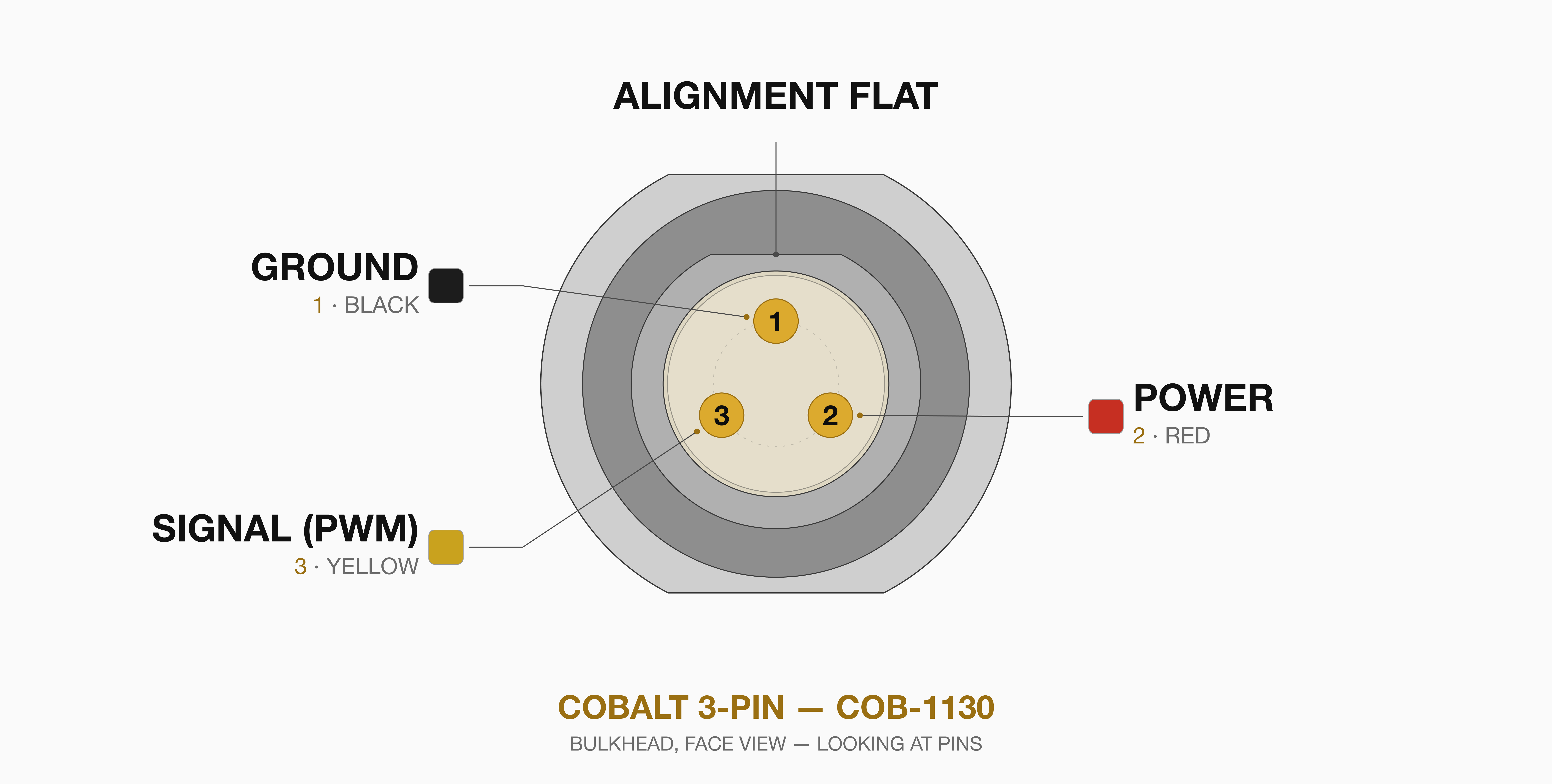

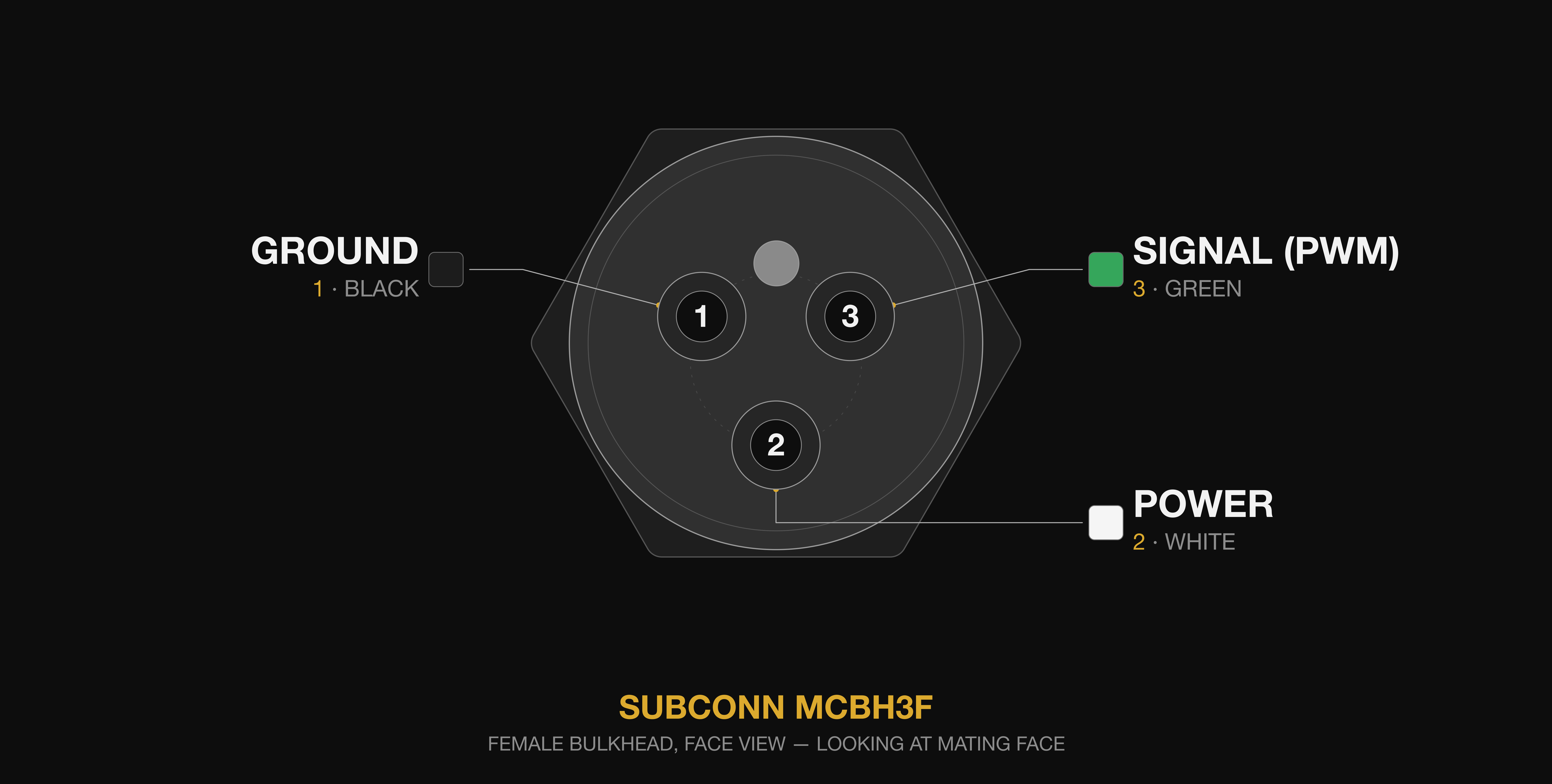

ライト入力ピンアウト
- Cobalt 3-Pin

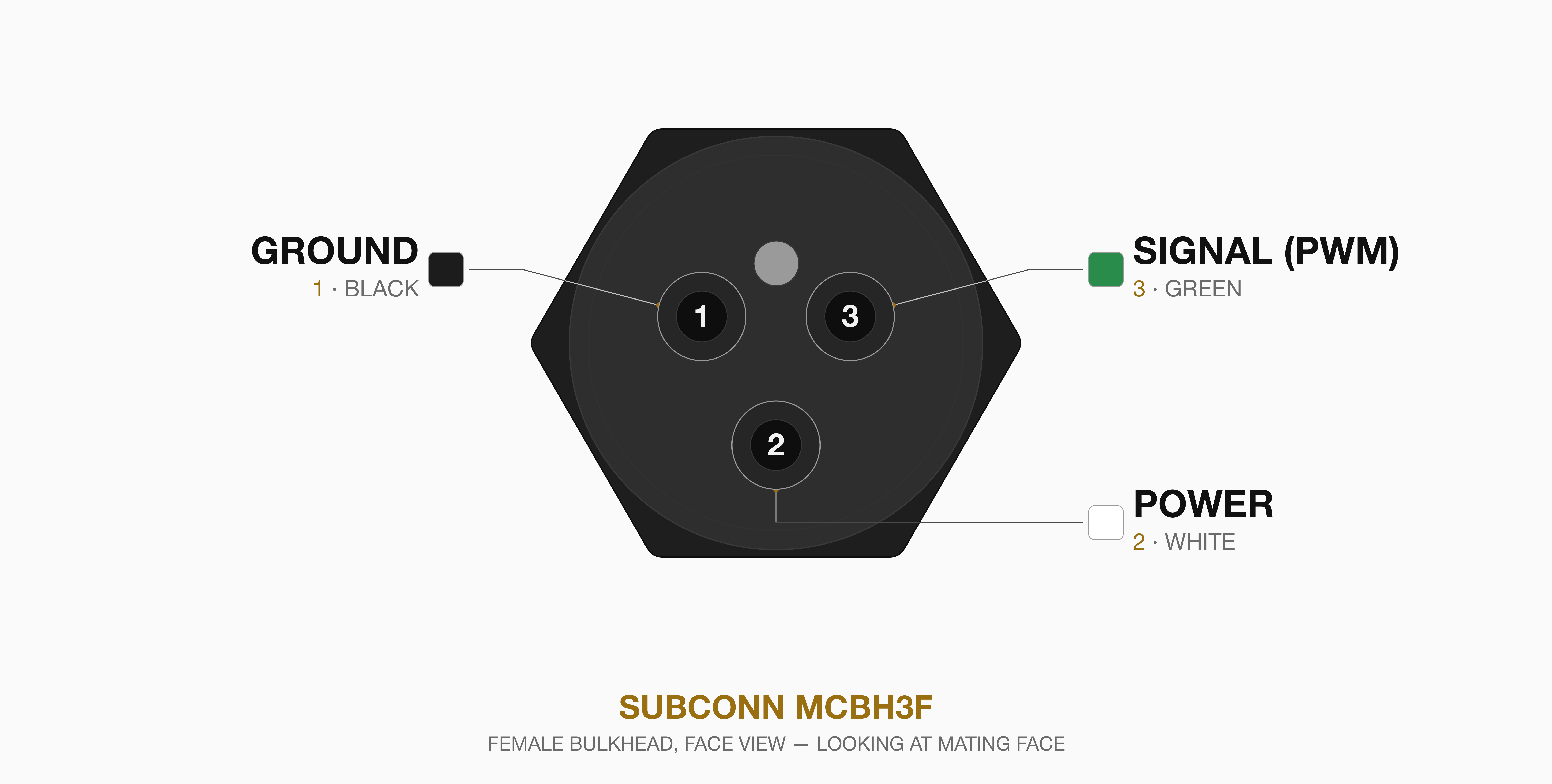

- SubConn 3-Pin
| Cobalt (3 Pin) Bulkhead | |
|---|---|
| 1 | 黒 : グランド |
| 2 | 赤 : 12V - 48V |
| 3 | 黄 : 信号 (PWM) |
イーサネット出力ピンアウト
- Cobalt 8-Pin
- SubConn 8-Pin Ethernet
| Cobalt 8-Pin Ethernet Bulkhead | |
|---|---|
| 1 | 緑/白 |
| 2 | 緑 |
| 3 | 橙/白 |
| 4 | 青 |
| 5 | 青/白 |
| 6 | 橙 |
| 7 | 茶/白 |
| 8 | 茶 |

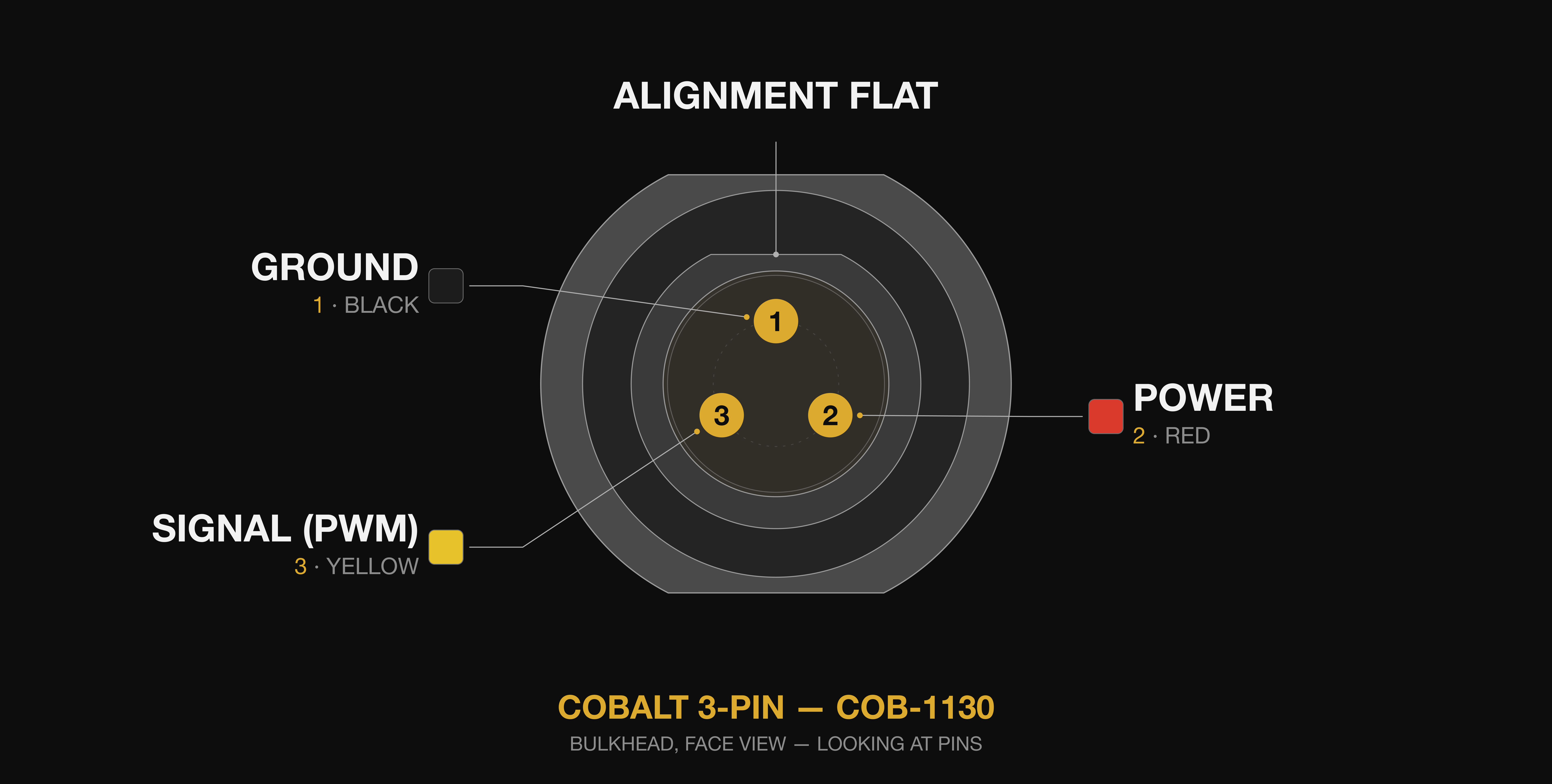

電源入力ピンアウト
- Cobalt 3-Pin
- SubConn 2-Pin

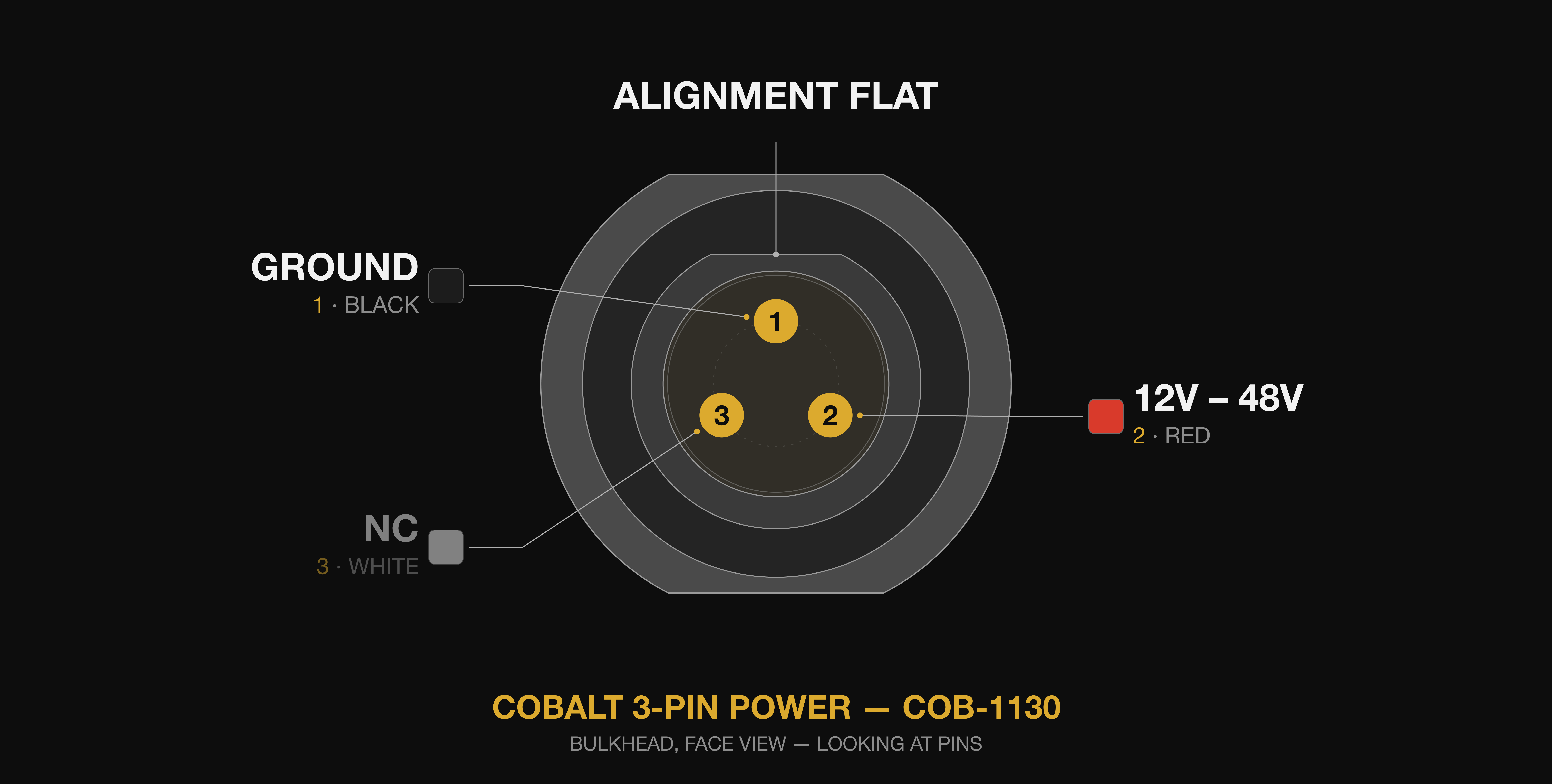

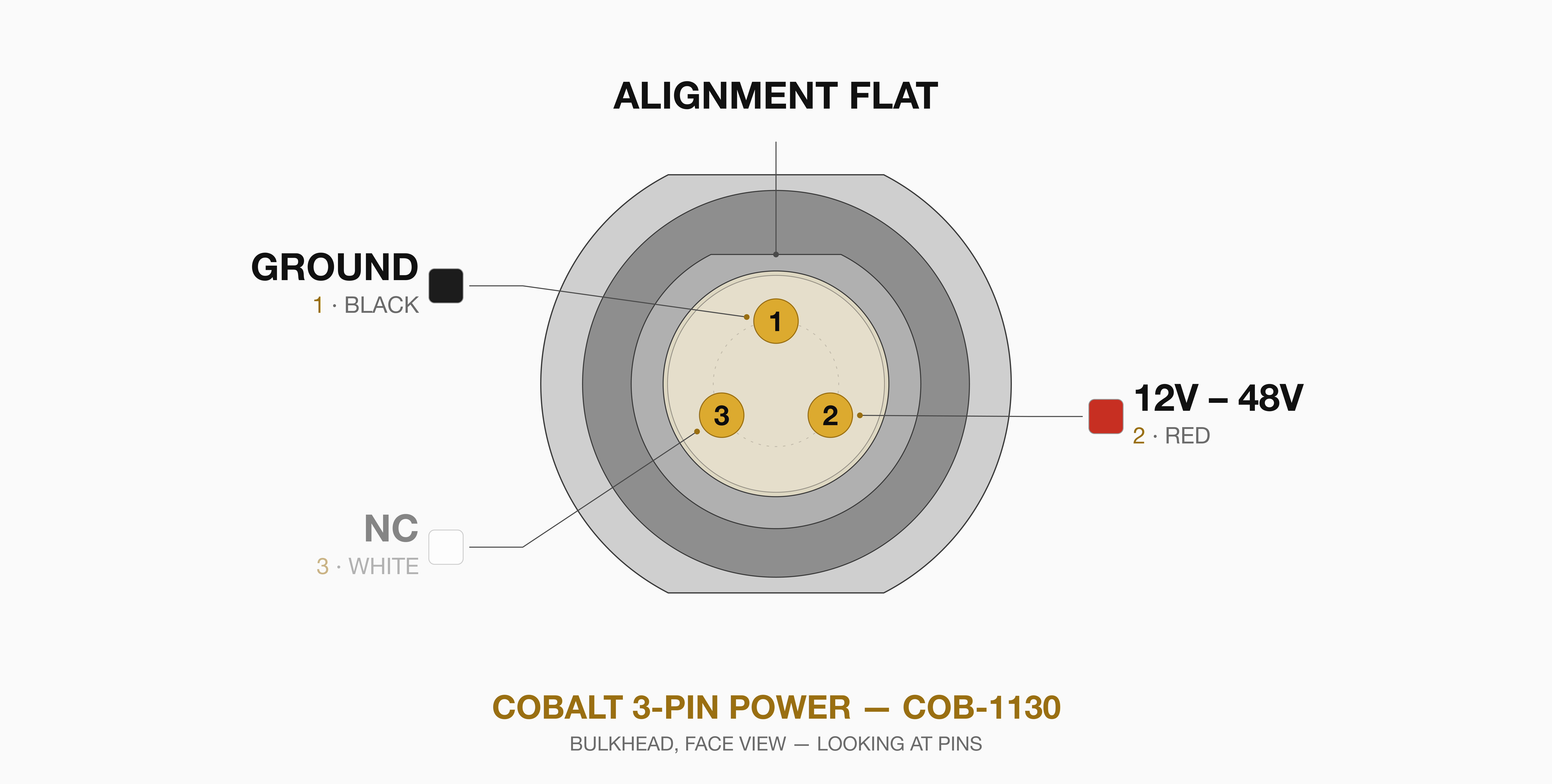

| Cobalt (3 Pin) バルクヘッド | |
|---|---|
| 1 | 黒 : グランド |
| 2 | 赤 : 12V - 48V |
| 3 | 黄 : NC |
CAD ファイル
- Cobalt
- SubConn
ダウンロード
SVC Pro (Cobalt) STEP ファイル
ダウンロード
SVC Pro (Cobalt) ドローイング (PDF)
NDAA Section 889 準拠
本製品は、国防権限法（NDAA）第889条に完全準拠しています。 当社は、禁止対象事業者（Huawei、ZTE、Hytera、Hikvision、Dahua、またはその関連会社を含む）が提供する、 対象となる通信機器、ビデオ監視機器、またはサービスを一切使用していません。 本製品は、準拠したコア処理コンポーネントを搭載し、プロプライエタリなファームウェアを一切含まないため、 制限されたデータ経路のない安全なハードウェアプロファイルを実現します。
CE（Conformité Européenne）
本製品はCE認証を取得しており、健康、安全、および環境保護に関する欧州連合の関連指令および規制への適合を示しています。 この認証は、本製品が欧州経済領域内での販売に必要とされる高い基準を満たしていることを証明するものです。
