Klargjøring av JST-kabeltilkoblingen

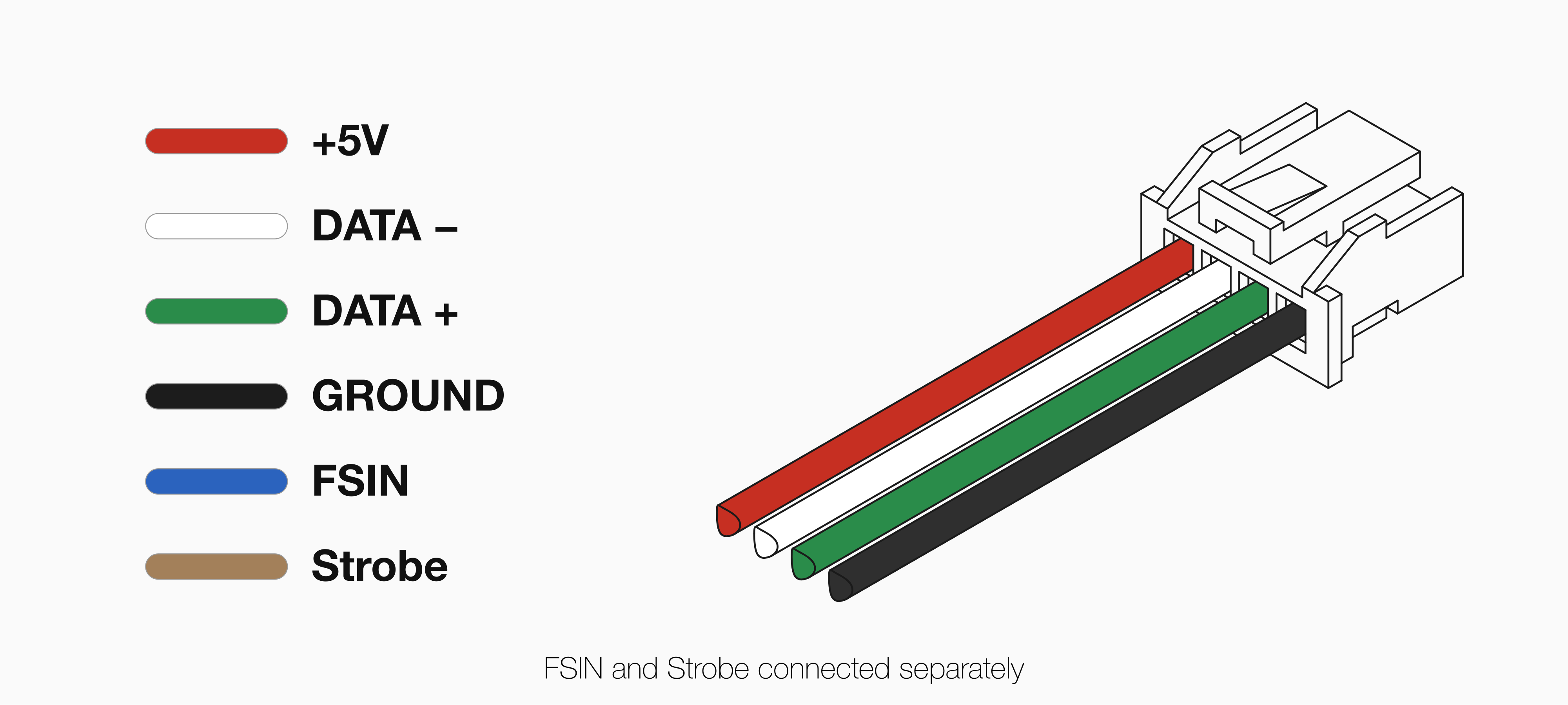

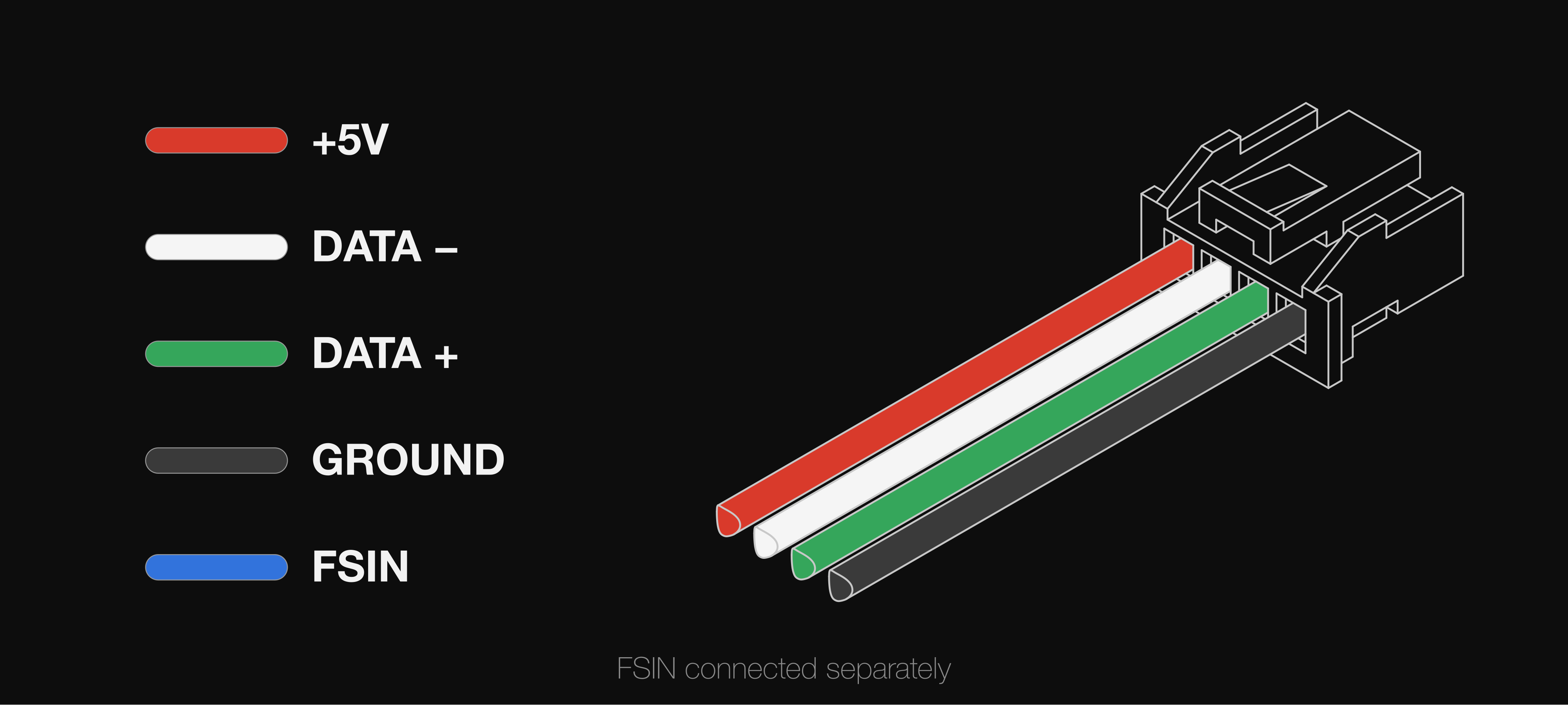

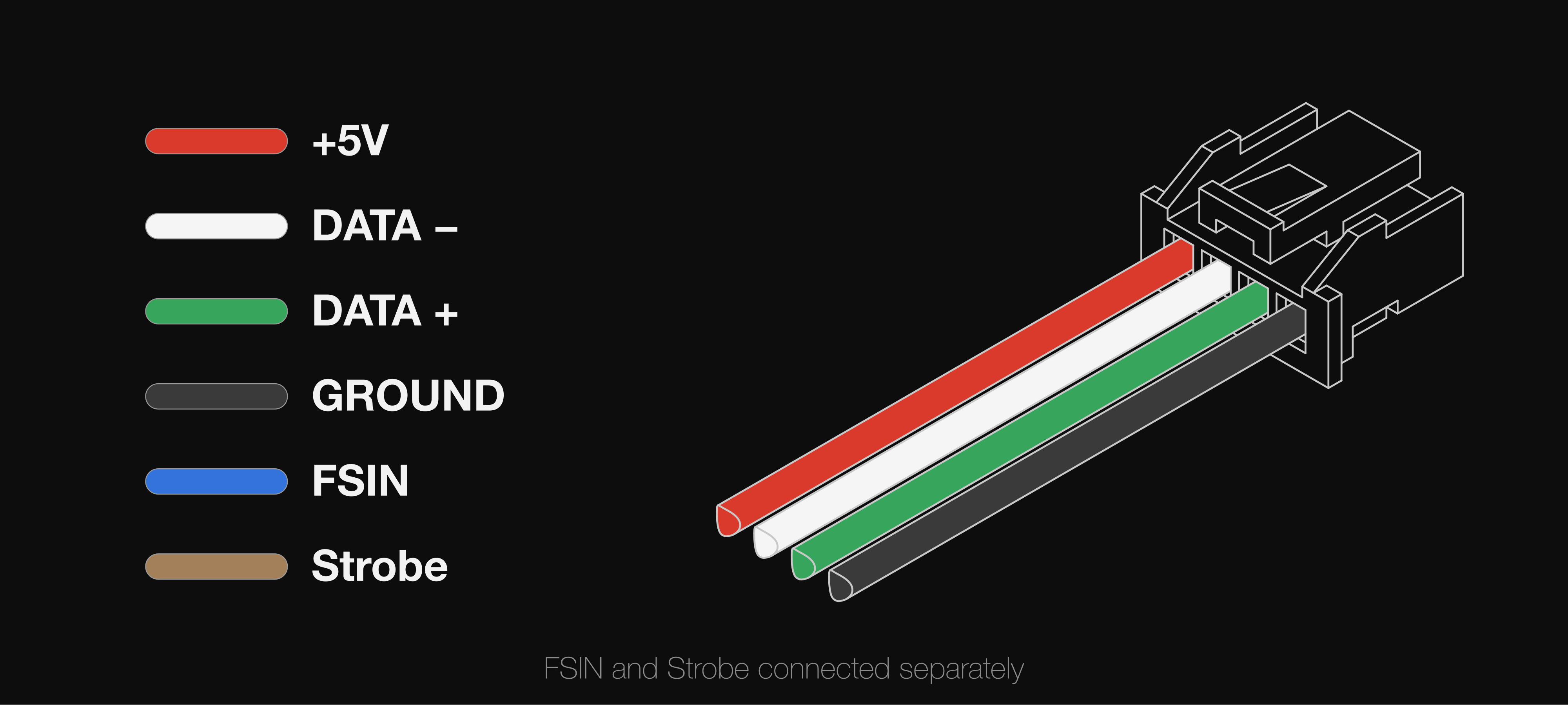

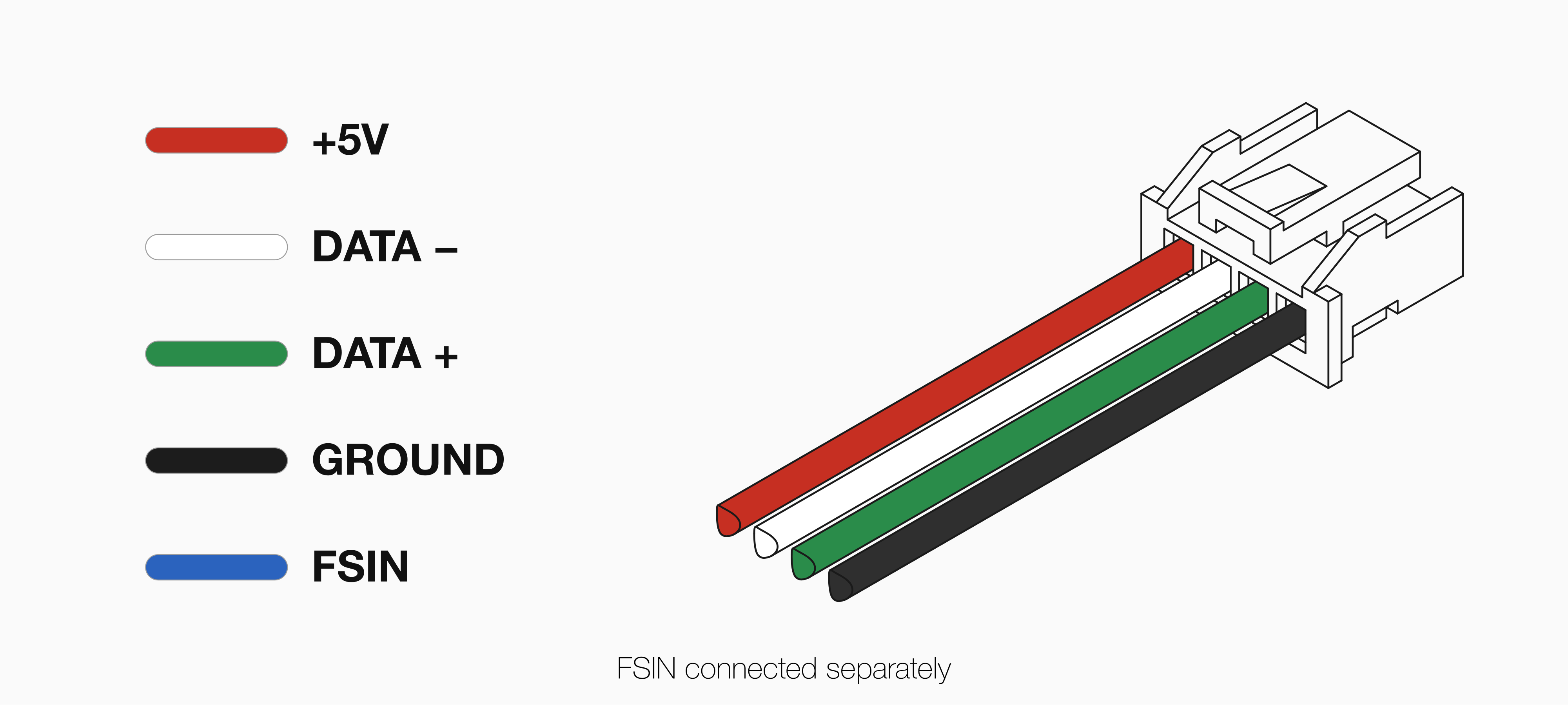

Sjekk funksjonen til ledningene før tilkobling
| Farge | Funksjon | Ledningstykkelse (AWG) |
|---|---|---|
| Rød | 5V | 24 |
| Hvit | D- (Data Negative) | 28 |
| Grønn | D+ (Data Positive) | 28 |
| Svart | Jord | 24 |
| Blå | FSIN (Frame-Sync) | 28 |
Sørg for at de følgende to ledningene er tvunnet sammen. Tvunnede par sikrer at datasignalet er sterkt.
Test kameraet ditt på nett
Koble USB-kabelen til en datamaskin for å bekrefte at kameraet fungerer og har riktig orientering. Du kan teste kameraet ved hjelp av verktøyet vårt nedenfor.Verktøy for kameratesting på nett
Praktisk verktøy for å teste USB-kamerastrømmene dine.
Avanserte funksjoner
Veiledning for bildesynkronisering
Klikk her for en veiledning om hvordan du synkroniserer flere stellarHD-kameraer med en frame-sync-kabel.
OpenCV
Klikk her for å se ressursene våre om bruk av stellarHD med OpenCV.
Feilsøking
Dobbeltsjekk ledningsoppsettet ditt
Sørg for at ledningsfargene samsvarer med sine respektive funksjoner når de er koblet til JST-kontakten. Selv en eneste kryssing av ledninger vil hindre at kameraet blir gjenkjent.Sørg for at dataledningene er tvunnet (avgjørende)
De hvite (D-) og gule/grønne (D+) ledningene må være tvunnet sammen. Fordi dette er en USB 2.0 High-Speed-tilkobling, er det nødvendig å tvinne disse parene for å hindre forstyrrelser og sikre at datasignalet er sterkt nok til at datamaskinen gjenkjenner kameraet.Sjekk tilkoblinger og strøm
Sørg for at ledningene sitter godt fast i JST-kontakten. Sørg for at JST er trykket helt inn i USB-adapteren, og at adapteren er solid koblet til USB-porten. Kameraet kan trekke opp til 260 mA strøm (ved 5 V). Prøv å koble adapteren direkte til datamaskinen, i stedet for via en USB-hub med lav effekt, for å sikre at den får tilstrekkelig strøm.Maskinvaregjenkjenning i OS-et
Sjekk om datamaskinens operativsystem registrerer kameraet på maskinvarenivå, selv om det ennå ikke viser et bilde. Siden det kobles til via USB, ser vi etter en USB-enhetstilkobling.- Windows
- macOS
- Linux
- Høyreklikk på Start-knappen (eller trykk
Win+X) og velg Enhetsbehandling. - Utvid følgende kategorier for å lete etter kameraet
stellarHD:- Kameraer
- Bildebehandlingsenheter
- Lyd-, video- og spillkontrollere
- Hvis kablingen er litt feil eller datalinjene ikke er ordentlig tvunnet, kan Windows oppdage noe uten å vite hva det er. Utvid Universal Serial Bus-kontrollere og se etter alt merket Ukjent USB-enhet (Forespørsel om enhetsbeskrivelse mislyktes).
