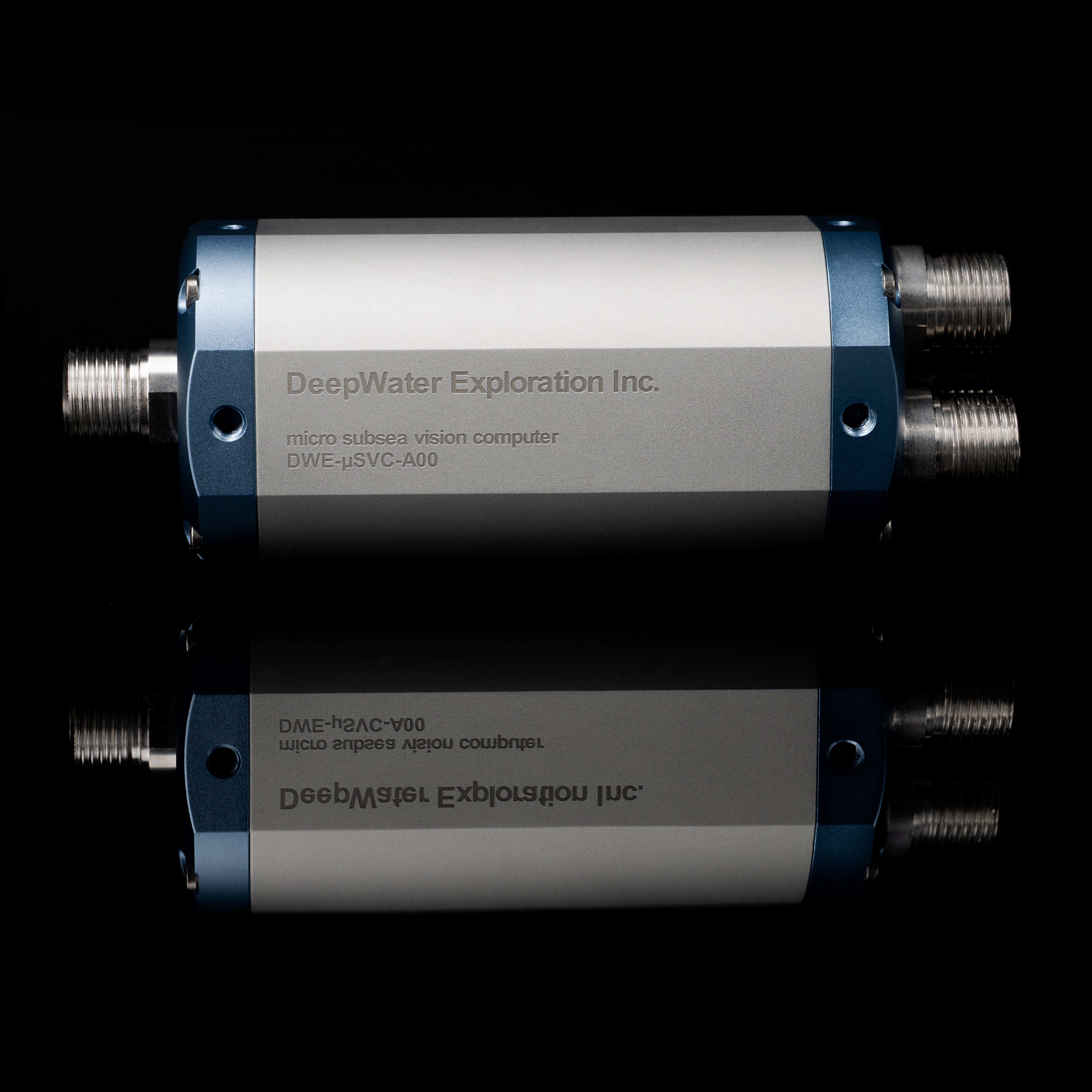

micro SVC の技術情報。

物理仕様

項目
耐水深600
保護等級IP69K+ 相当
空中重量1.350 キログラム
水中重量450 グラム
材質航空宇宙グレード 6061-T6 合金アルミニウム

コンピューティング仕様

Raspberry Pi Zero 2W
SDRAM512MB
内蔵ストレージ64 GB
CPU64-bit ARM SoC クアッドコア
無線2.4GHz 802.11 b/g/n 無線 LAN
動作温度0-60 C
イーサネット速度100 BaseT イーサネット
起動時間30 秒

PoE 仕様

Waveshare PoE/ETH/USB HAT
入力電圧40-57 V DC
規格IEEE 802.3af 準拠 PoE
イーサネット速度10M / 100M オートネゴシエーションイーサネット
最大ケーブル長100m (Cat5e)

電力仕様

項目
入力電圧40-57 V DC
動作電流-42mA @ 48V(カメラなし)
最小電力-2.1W
動作電力接続されているカメラに依存
最大電力接続されているカメラに依存

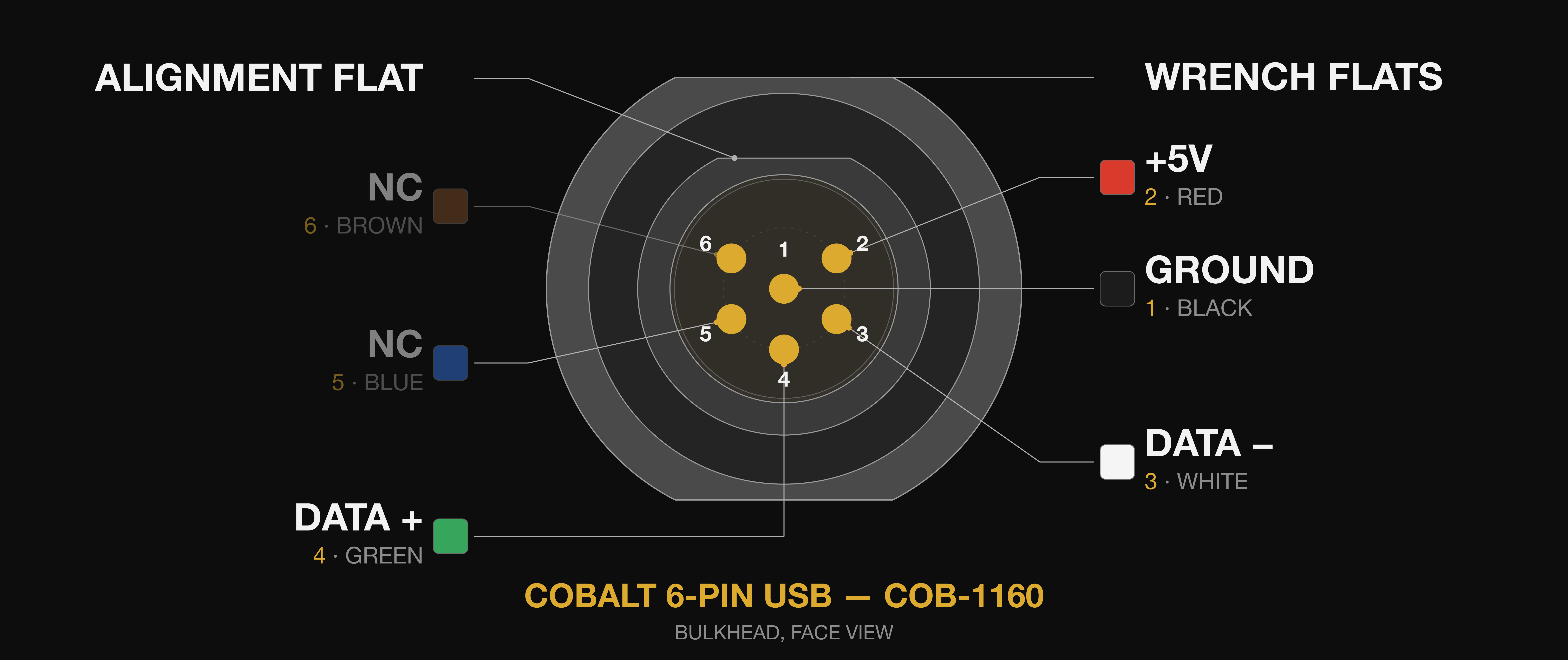

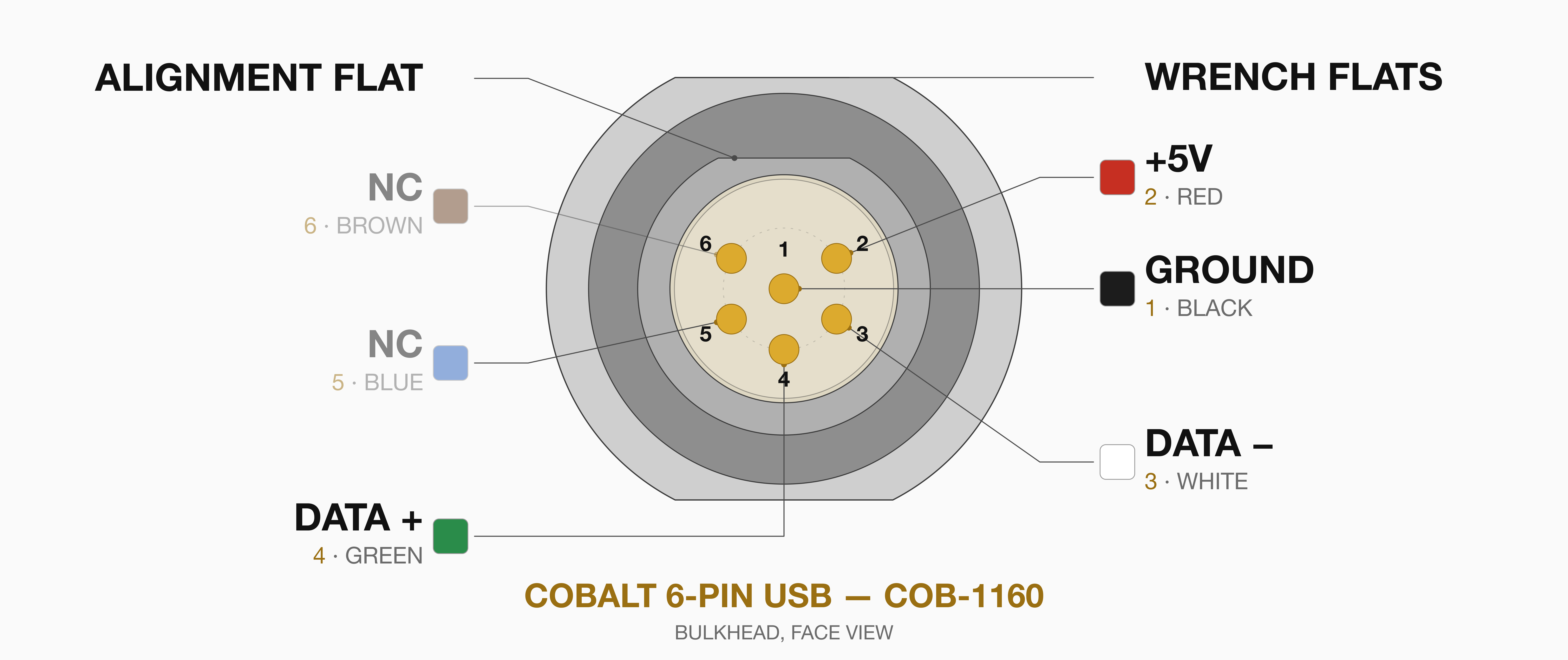

入力コネクタ: USB カメラ

Cobalt (6 Pin) USB BulkheadCOB-1160
1黒 : グランド
2赤 : +5V
3白 : DATA -
4緑 : DATA +
5青 : NC
6茶 : NC

出力コネクタ: PoE/イーサネット

Cobalt 8-Pin Ethernet Bulkhead
1緑/白
2
3橙/白
4
5青/白
6
7茶/白
8

CAD ファイル

ダウンロード

microSVC (Cobalt) STEP ファイル

ダウンロード

microSVC (Cobalt) ドローイング (PDF)

トラブルシューティング

この修正は 2026 年 6 月より前に発注された製品にのみ適用されます。
何が問題か? microSVC はしばらく動作した後、突然接続が切れます。この一度きりの修正で解決することが分かっています。所要時間は約 5 分です。各手順を順番に実行してください。コマンドは表示どおりに正確にコピーしてください。
1

ターミナルを開く

SSH で microSVC に接続します。プロンプトが表示されたら次を入力します:
  • ユーザー名: dwe
  • パスワード: deepwater
手順がわからない場合は、まず このガイド を参照し、それからここに戻ってください。
2

次のコマンドをコピーして貼り付け、Enter キーを押します

これにより修正が適用されます。見た目には何も起こっていないように見えますが、それで正常です。
cmdline_path=""
for candidate in /boot/firmware/cmdline.txt /boot/cmdline.txt; do
    if [ -f "$candidate" ]; then
        cmdline_path="$candidate"
        break
    fi
done

if [ -z "$cmdline_path" ]; then
    echo "Warning: cmdline.txt not found in /boot/firmware or /boot, skipping USB quirks configuration."
else
    # Idempotent: only append if the quirk isn't already there
    if ! grep -q 'usbcore.quirks=0bda:8152:k' "$cmdline_path"; then
        sudo sed -i -e 's/$/ usbcore.autosuspend=-1 usbcore.quirks=0bda:8152:k/' "$cmdline_path"
        echo "USB quirks added to $cmdline_path"
    else
        echo "USB quirks already present in $cmdline_path, skipping."
    fi
fi
Warning: ... not found と表示された場合は、ここで中止してサポートに連絡してください — 修正は適用されていません。
3

microSVC を再起動する

次のコマンドを入力して Enter キーを押します。デバイスが再起動し、1〜2 分かかります。
sudo reboot
4

修正が成功したか確認する

デバイスが再起動したら、再度ターミナルを開き(手順 1)、次のコマンドを貼り付けます:
for d in /sys/bus/usb/devices/*/; do
  vid=$(cat "$d/idVendor" 2>/dev/null)
  pid=$(cat "$d/idProduct" 2>/dev/null)
  [ "$vid:$pid" = "0bda:8152" ] && echo "$d" && cat "$d/quirks"
done
出力に 0x400 が表示されれば、修正は成功です。これで完了です!表示されない場合は、手順を繰り返すか、サポートに連絡してください。

CE(Conformité Européenne)

本製品はCE認証を取得しており、健康、安全、および環境保護に関する欧州連合の関連指令および規制への適合を示しています。 この認証は、本製品が欧州経済領域内での販売に必要とされる高い基準を満たしていることを証明するものです。
