Klargjøring av JST-kabeltilkoblingen

1

Sjekk funksjonen til ledningene før tilkobling

FargeFunksjonLedningstykkelse (AWG)
Rød5V24
HvitD- (Data Negative)28
GrønnD+ (Data Positive)28
SvartJord24
Sørg for at du ikke bytter om +5V Strøm og Jord. Å gjøre det kan permanent skade enheten din og oppheve garantien.
2

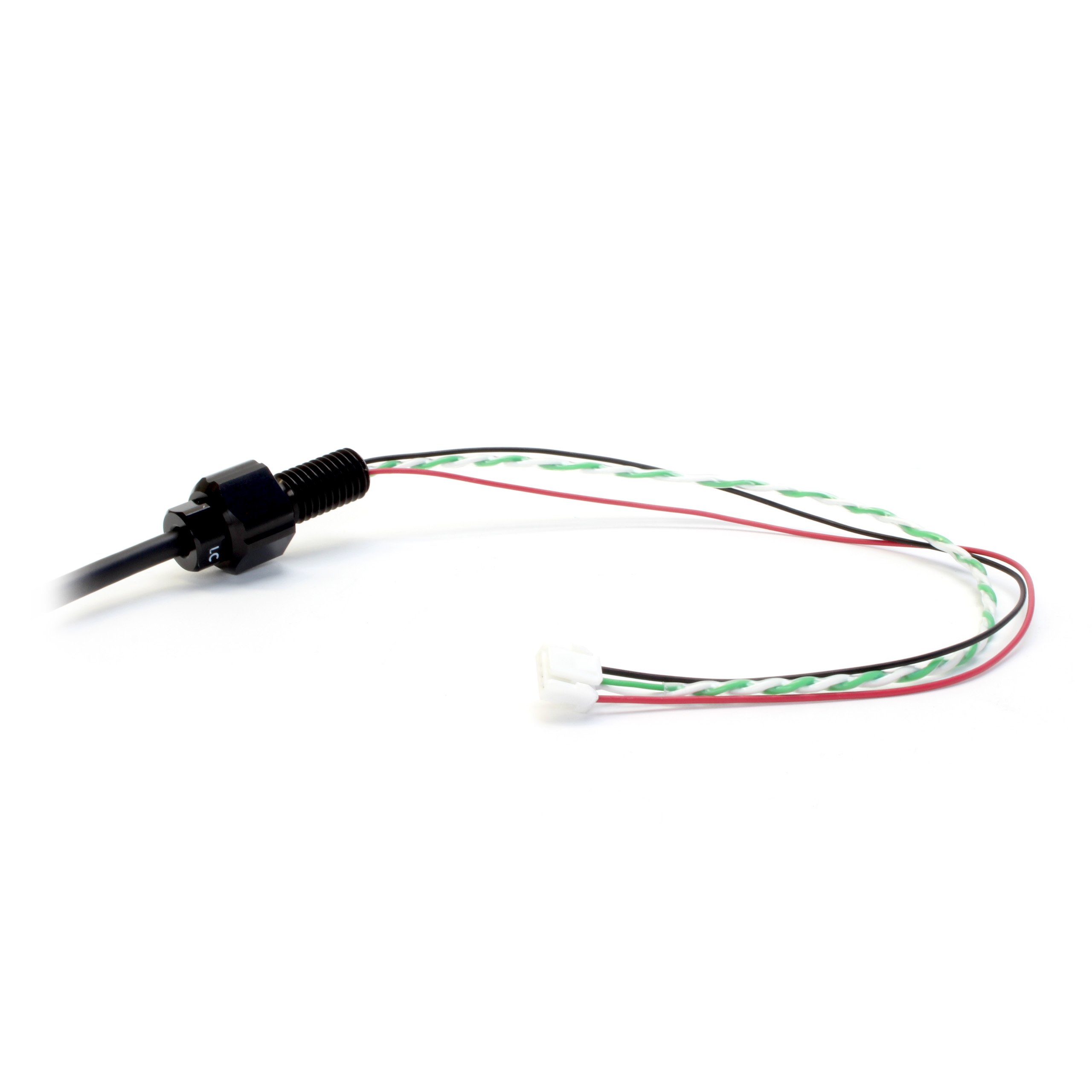

Sørg for at de følgende to ledningene er tvunnet sammen. Tvunnede par sikrer at datasignalet er sterkt.

3

Koble ledningene til JST-kontakten

4

Koble JST til adapteren

5

Koble adapteren til USB-porten på datamaskinen din

​
Test kameraet ditt på nett

Koble USB-kabelen til en datamaskin for å bekrefte at kameraet fungerer og har riktig orientering. Du kan teste kameraet ved hjelp av verktøyet vårt nedenfor.

Verktøy for kameratesting på nett

Praktisk verktøy for å teste USB-kamerastrømmene dine.
Hvis kameraet vises på datamaskinen, er du ferdig! Hvis du har problemer, se feilsøking nedenfor.

​
Andre ressurser

ROV-installasjonsguide

Klikk her for en veiledning om hvordan du installerer en exploreHD på en BlueROV.

Båtinstallasjonsguide

Klikk her for en veiledning om hvordan du installerer en exploreHD på en BlueBoat.
https://github.com/opencv/opencv/wiki/logo/OpenCV_logo_no_text.png

OpenCV

Klikk her for å se ressursene våre om bruk av exploreHD med OpenCV.

​
Feilsøking

​
Dobbeltsjekk ledningsoppsettet ditt

Sørg for at ledningsfargene samsvarer med sine respektive funksjoner når de er koblet til JST-kontakten. Selv en eneste kryssing av ledninger vil hindre at kameraet blir gjenkjent.

​
Sørg for at dataledningene er tvunnet (avgjørende)

De hvite (D-) og gule/grønne (D+) ledningene må være tvunnet sammen. Fordi dette er en USB 2.0 High-Speed-tilkobling, er det nødvendig å tvinne disse parene for å hindre forstyrrelser og sikre at datasignalet er sterkt nok til at datamaskinen gjenkjenner kameraet.

​
Sjekk tilkoblinger og strøm

Sørg for at ledningene sitter godt fast i JST-kontakten. Sørg for at JST er trykket helt inn i USB-adapteren, og at adapteren er solid koblet til USB-porten. Kameraet kan trekke opp til 260 mA strøm (ved 5 V). Prøv å koble adapteren direkte til datamaskinen, i stedet for via en USB-hub med lav effekt, for å sikre at den får tilstrekkelig strøm.

​
Maskinvaregjenkjenning i OS-et

Sjekk om datamaskinens operativsystem registrerer kameraet på maskinvarenivå, selv om det ennå ikke viser et bilde. Siden det kobles til via USB, ser vi etter en USB-enhetstilkobling.
  1. Høyreklikk på Start-knappen (eller trykk Win + X) og velg Enhetsbehandling.
  2. Utvid følgende kategorier for å lete etter kameraet exploreHD:
    • Kameraer
    • Bildebehandlingsenheter
    • Lyd-, video- og spillkontrollere
  3. Hvis kablingen er litt feil eller datalinjene ikke er ordentlig tvunnet, kan Windows oppdage noe uten å vite hva det er. Utvid Universal Serial Bus-kontrollere og se etter alt merket Ukjent USB-enhet (Forespørsel om enhetsbeskrivelse mislyktes).
Hold Enhetsbehandling åpen og koble fra/til USB-adapteren. Listen oppdateres; se om noen nye enheter dukker opp eller forsvinner.
