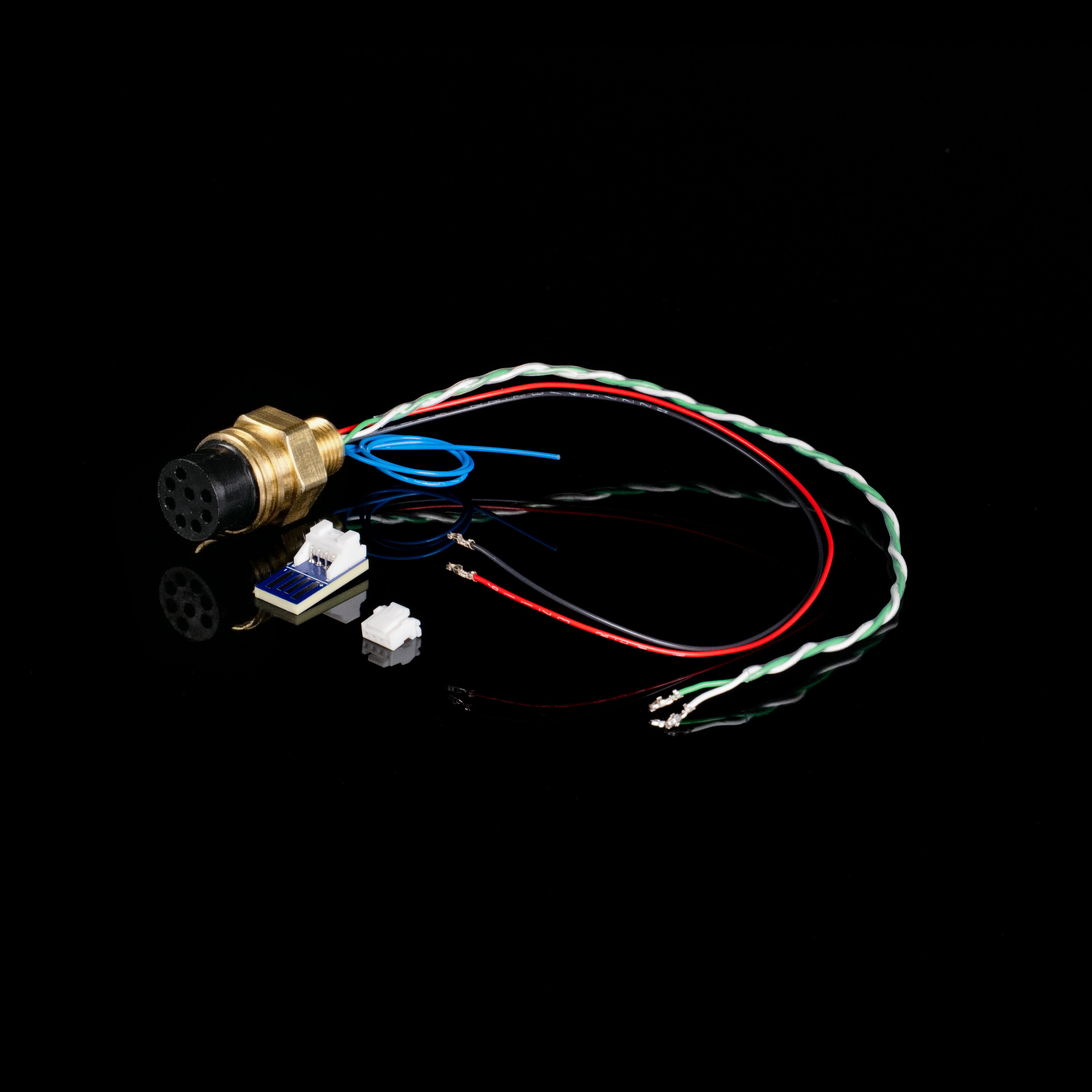

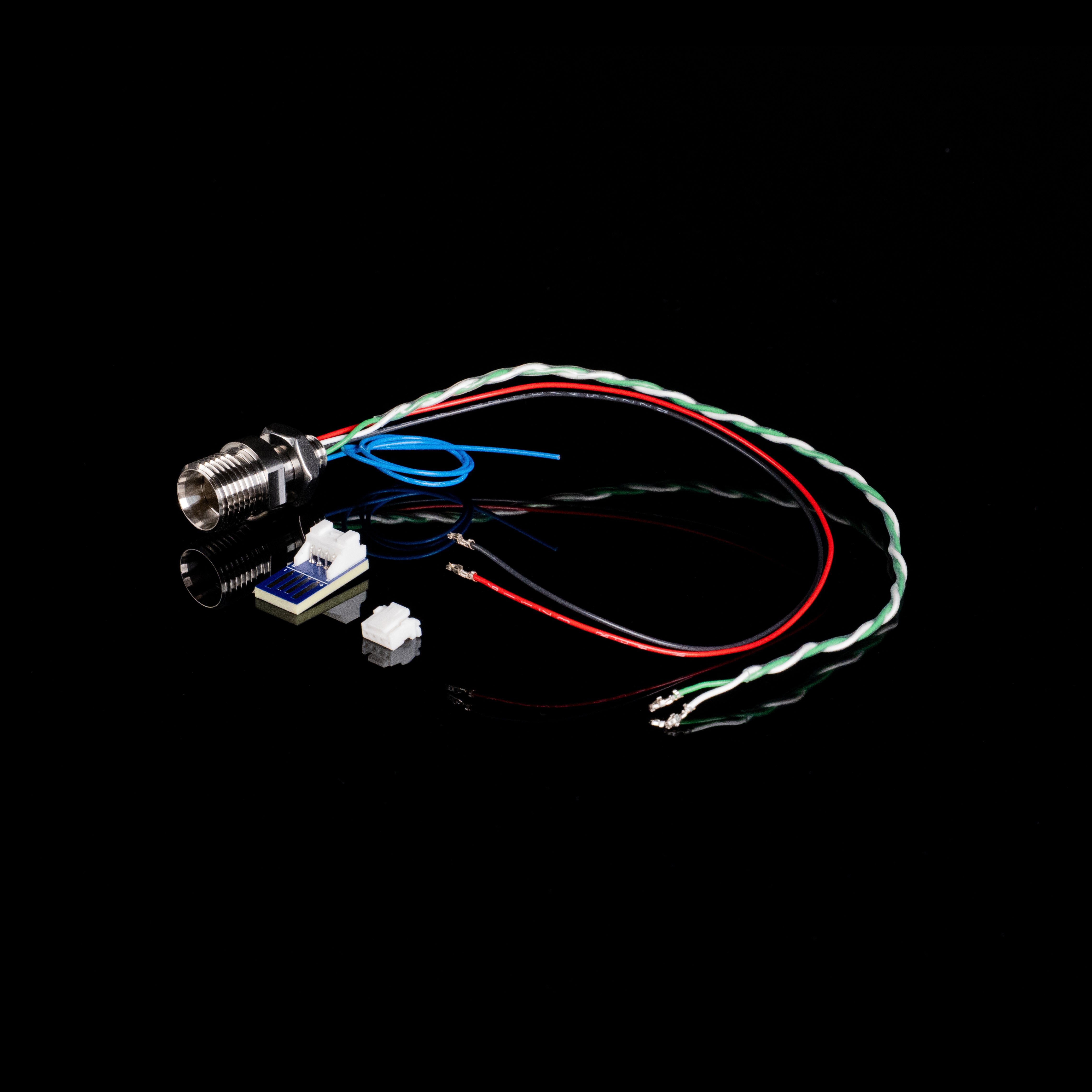

Préparation de la connexion du câble JST

1

Vérifiez la fonction des fils avant la connexion

CouleurFonctionCalibre du fil (AWG)
Rouge5V24
BlancD- (Data Negative)28
VertD+ (Data Positive)28
NoirMasse24
BleuFSIN (Frame-Sync)28
Assurez-vous de ne pas inverser le +5V et la masse. Cela peut endommager définitivement votre appareil et annuler la garantie.
2

Vérifiez que les deux fils suivants sont torsadés ensemble. Les paires torsadées garantissent un signal de données fort.

3

Branchez les fils sur le connecteur JST

4

Branchez le JST sur l'adaptateur

5

Branchez l'adaptateur sur le port USB de votre ordinateur

​
Testez votre caméra en ligne

Branchez le câble USB sur un ordinateur pour vérifier que la caméra fonctionne et qu’elle est correctement orientée. Vous pouvez tester la caméra à l’aide de notre outil ci-dessous.

Utilitaire de test de caméra en ligne

Outil pratique pour tester les flux de votre caméra USB.
Si la caméra apparaît sur votre ordinateur, vous avez terminé ! Vous pouvez maintenant passer aux fonctionnalités avancées du stellarHD. Si vous rencontrez des problèmes, consultez la section dépannage ci-dessous.

​
Fonctionnalités avancées

Guide de synchronisation des images

Cliquez ici pour un guide sur la synchronisation de plusieurs caméras stellarHD équipées d’un câble de synchronisation d’images.
https://github.com/opencv/opencv/wiki/logo/OpenCV_logo_no_text.png

OpenCV

Cliquez ici pour consulter nos ressources sur l’utilisation du stellarHD avec OpenCV.

​
Dépannage

​
Vérifiez à nouveau votre câblage

Vérifiez que les couleurs des fils correspondent à leurs fonctions respectives lorsqu’ils sont connectés au connecteur JST. Même un seul fil mal branché empêchera la reconnaissance de la caméra.

​
Vérifiez que les fils de données sont torsadés (essentiel)

Les fils blanc (D-) et jaune/vert (D+) doivent être torsadés ensemble. Comme il s’agit d’une connexion USB 2.0 High-Speed, la torsion de ces paires est requise afin d’éviter les interférences et de garantir que le signal de données est suffisamment fort pour que votre ordinateur reconnaisse la caméra.

​
Vérifiez les connexions et l’alimentation

Assurez-vous que les fils sont fermement insérés dans le connecteur JST. Assurez-vous que le JST est entièrement enfoncé dans l’adaptateur USB et que l’adaptateur est solidement branché sur votre port USB. La caméra peut consommer jusqu’à 260 mA (sous 5 V). Essayez de brancher l’adaptateur directement sur votre ordinateur, plutôt que sur un hub USB de faible puissance, afin de vous assurer qu’il reçoit suffisamment de courant.

​
Détection matérielle par l’OS

Vérifiez si le système d’exploitation de votre ordinateur détecte la caméra au niveau matériel, même si aucune image n’apparaît encore. Comme la connexion se fait par USB, nous recherchons une connexion de périphérique USB.
  1. Cliquez avec le bouton droit sur le bouton Démarrer (ou appuyez sur Win + X) et sélectionnez Gestionnaire de périphériques.
  2. Développez les catégories suivantes pour rechercher la caméra stellarHD :
    • Caméras
    • Périphériques d’acquisition d’images
    • Contrôleurs audio, vidéo et jeu
  3. Si le câblage est légèrement incorrect ou si les lignes de données ne sont pas correctement torsadées, Windows peut détecter quelque chose sans savoir de quoi il s’agit. Développez Contrôleurs de bus USB et recherchez tout élément libellé Périphérique USB inconnu (échec de la demande de descripteur de périphérique).
Laissez le Gestionnaire de périphériques ouvert et débranchez/rebranchez l’adaptateur USB. La liste se mettra à jour ; observez si de nouveaux périphériques apparaissent ou disparaissent.
