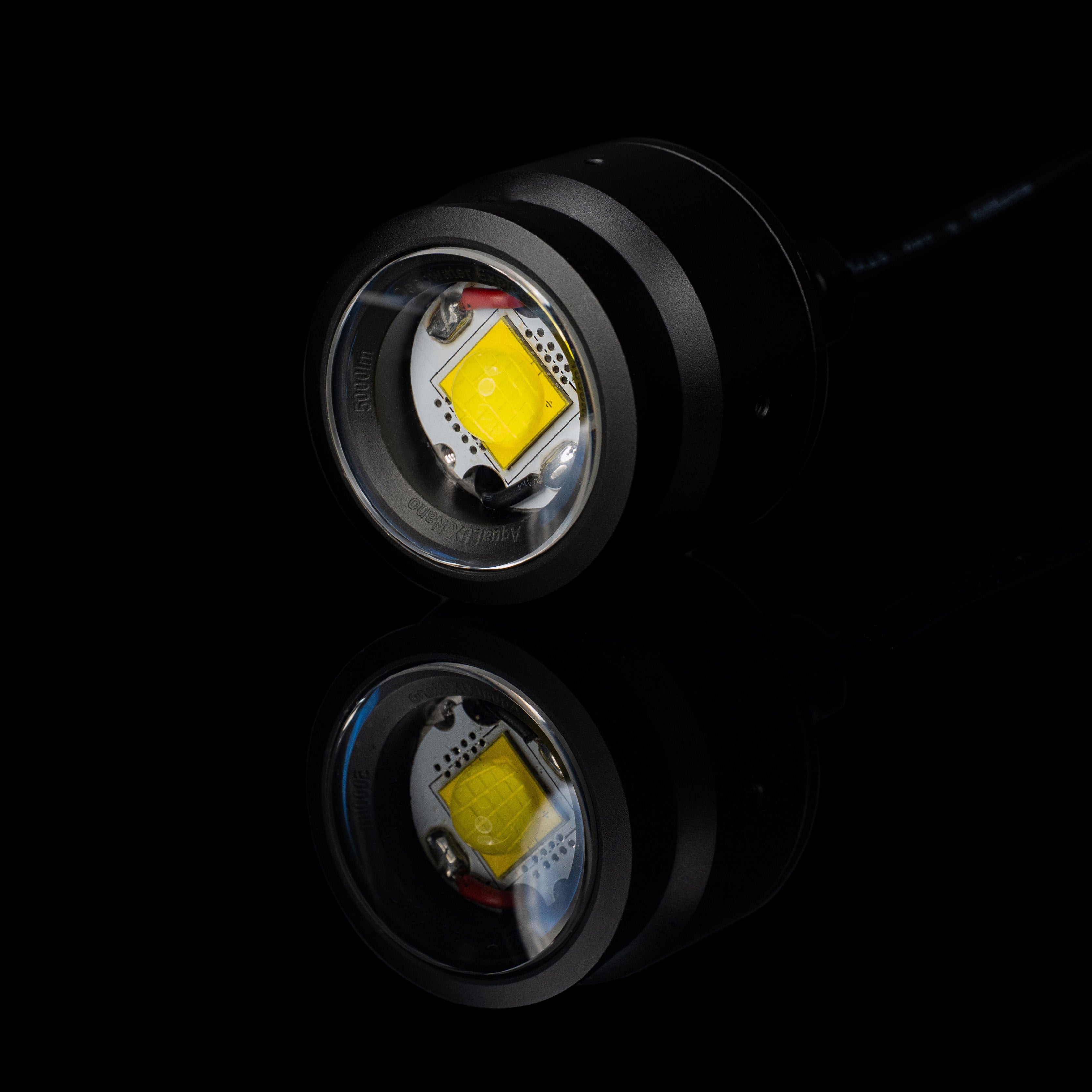

aquaLUX Nano の技術情報
耐水性
| 項目 | Cobalt | WetLink | SubConn MCBH3M |
|---|
| 耐圧深度 | 600m | 1000m | 2000m |
| 質量 (空気中) | 172g | 162g | 207g |
| 重量 (水中) | 105g | 96g | 132g |
LED 仕様
| 項目 | |
|---|
| 最大輝度 | 3,200 ルーメン |
| 色温度 | 6500K |
| 動作温度 | 85°C |
| 空中ビーム角 | 120° |
| 水中ビーム角 | 80° |
物理仕様
| 項目 | |
|---|
| 材質 | 6061 アルミニウム - ブラック、ハードアノダイズ加工 |
| フロントポート | 内側 AR コーティング付き耐傷性サファイア |
電源仕様
注意: 仕様は aquaLUX Max とは大きく異なります。
| 項目 | |
|---|
| 電圧 | 7V - 48V |
| 最大輝度電圧 | 9V - 48V |
| 公称電流 @ 9V | 2.3A |
| 公称電流 @ 12V | 1.6A |
| 公称電流 @ 21V | 0.9A |
| 最大消費電力 | 21W |
| 導体ゲージ | 22 AWG |
制御信号仕様
注意: 仕様は aquaLUX Max とは大きく異なります。
| 項目 | 規格 |
|---|
| 信号 | 標準デューティサイクル PWM |
| ロジック電圧 | 3.3V - 48V (レベルシフタ不要) |
| 周波数 (推奨) | 6000Hz (6KHz) |
| デューティサイクル | 輝度を制御 (0-100%) |
| ストロボ互換性 | stellarHD Elite カメラのストロボ出力と直接フレーム同期互換 |
1-2ms RC サーボ PWM (PPM) には対応していません
ピンアウト
WetLink
Cobalt 3-Pin
SubConn MCBH3M
| |
|---|
| 1 | 黒 : グランド |
| 2 | 赤 : 7V - 48V |
| 3 | 白/黄 : 信号 (PWM) |
| Cobalt (3 ピン) ケーブル | COB-1431 |
|---|
| 1 | 黒 : グランド |
| 2 | 赤 : 7V - 48V |
| 3 | 黄 : 信号 (PWM) |
| SubConn MCBH3M バルクヘッド | |
|---|
| 1 | 黒 : グランド |
| 2 | 白 : 7V - 48V |
| 3 | 緑 : 信号 (PWM) |
CAD ファイル
ダウンロード
aquaLUX Nano (WetLink) STEP ファイル
ダウンロード
aquaLUX Nano (WetLink) 技術図面 (PDF)
ダウンロード
aquaLUX Nano (Cobalt) STEP ファイル
ダウンロード
aquaLUX Nano (Cobalt) 技術図面 (PDF)
ダウンロード
aquaLUX Nano (SubConn) STEP ファイル
ダウンロード
aquaLUX Nano (SubConn) 技術図面 (PDF)
NDAA Section 889 準拠
本製品は、国防権限法（NDAA）第889条に完全準拠しています。
当社は、禁止対象事業者（Huawei、ZTE、Hytera、Hikvision、Dahua、またはその関連会社を含む）が提供する、
対象となる通信機器、ビデオ監視機器、またはサービスを一切使用していません。
本製品は、準拠したコア処理コンポーネントを搭載し、プロプライエタリなファームウェアを一切含まないため、
制限されたデータ経路のない安全なハードウェアプロファイルを実現します。
本製品はCE認証を取得しており、健康、安全、および環境保護に関する欧州連合の関連指令および規制への適合を示しています。
この認証は、本製品が欧州経済領域内での販売に必要とされる高い基準を満たしていることを証明するものです。
